Descripción técnica

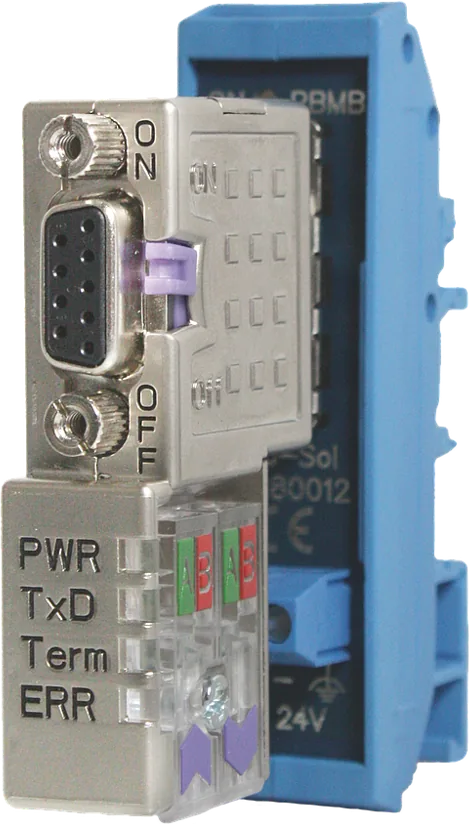

El PBMA IP20 de Indu-Sol es un punto de medición activo para redes PROFIBUS que permite conectar herramientas de diagnóstico de forma no reactiva, incluso durante la operación. Combina el adaptador activo PBMB con un conector de diagnóstico Fast Connect y también cumple la función de terminación activa del bus.
Problema que resuelve
Reduce fallas intermitentes, errores de comunicación, problemas de terminación, ruido y degradación física del bus.
Aplicaciones típicas
- Diagnóstico, certificación y mantenimiento preventivo de redes PROFIBUS.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El PBMA IP20 de Indu-Sol es un punto de medición activo para redes PROFIBUS que permite conectar herramientas de diagnóstico de forma no reactiva, incluso durante la operación. Combina el adaptador activo PBMB con un conector de diagnóstico Fast Connect y también cumple la función de terminación activa del bus.
Diagnóstico no reactivo durante operación
El PBMA IP20 proporciona un punto de acceso adecuado para diagnóstico PROFIBUS durante commissioning, mantenimiento y troubleshooting, sin interrumpir la producción. La conexión se realiza mediante la interfaz PG/diagnosis del conector PROFIBUS.
Beneficios destacados
- Punto de medición no reactivo para diagnóstico de comunicación PROFIBUS.
- Acceso al sistema durante operación, sin detener producción.
- Función de terminación activa de bus.
- Adecuado para commissioning, maintenance y troubleshooting.
- Facilita el análisis de calidad física de transmisión y relación señal/ruido.
- Montaje en riel DIN.
Aplicación recomendada

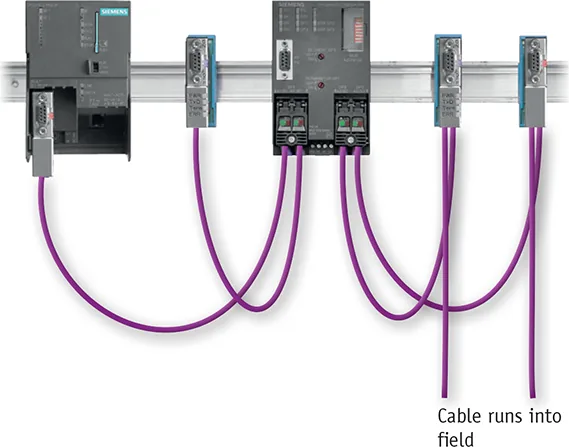

Para obtener información óptima sobre la calidad de transmisión física, los puntos de medición deben instalarse en los dos extremos de cada segmento de un sistema maestro PROFIBUS.

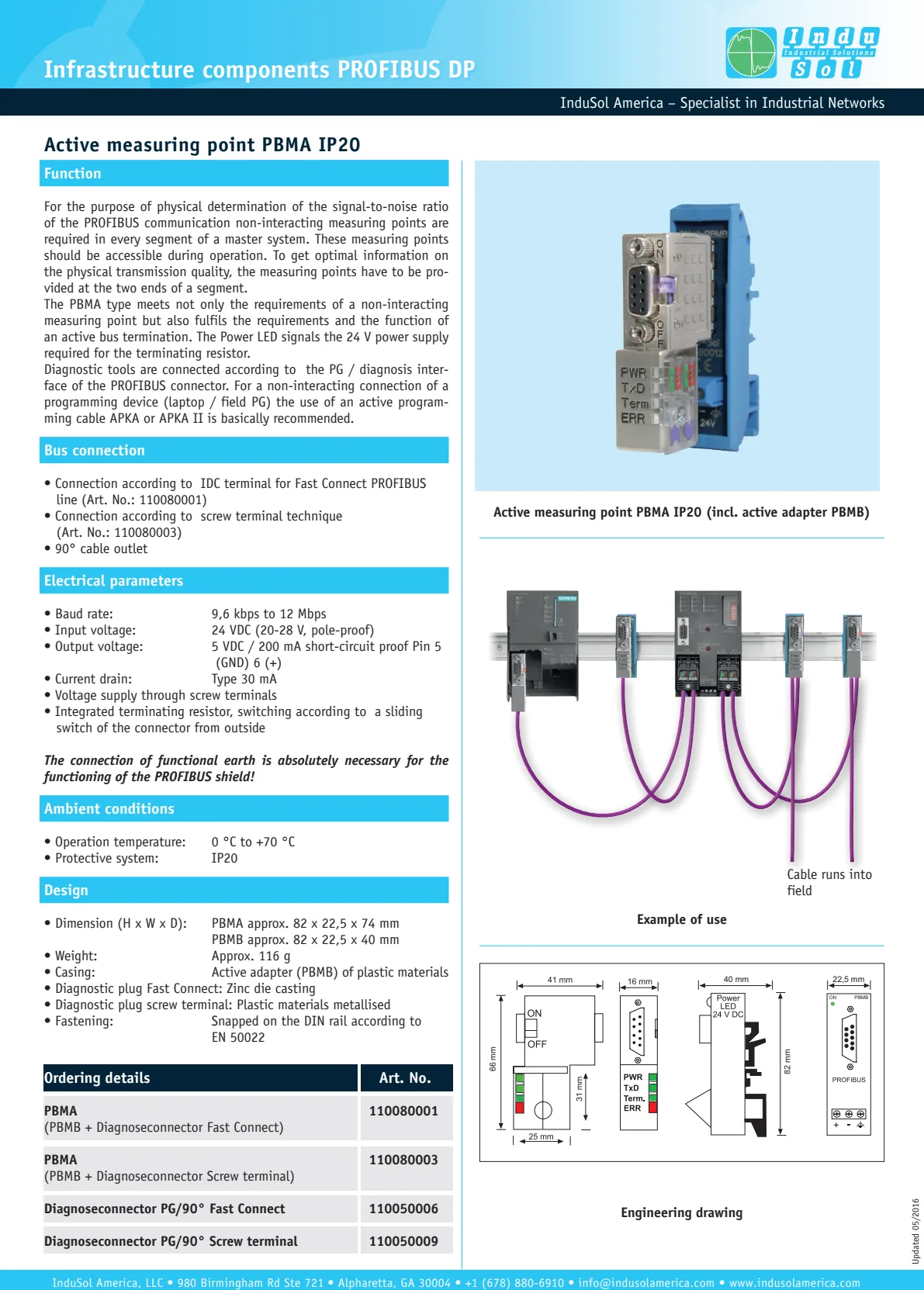

Información técnica resumida
| Característica | Valor |
| Producto | PBMA IP20 (PBMB + Diagnostic connector Fast Connect) |
| Tipo | PROFIBUS Active Measuring Point |
| SKU / Artículo | 110080001 |
| Baud rate | 9.6 kbps to 12 Mbps |
| Input voltage | 24 VDC (20-28 V, pole-proof) |
| Output voltage | 5 VDC / 200 mA short-circuit proof, Pin 5 (GND), 6 (+) |
| Current drain | typ. 30 mA |
| Voltage supply | Through screw terminals |
| Integrated terminating resistor | Switchable by sliding switch from outside |
| Operating temperature | 0 °C to +70 °C |
| Protection | IP20 |
| Dimensions PBMA | approx. 82 x 22.5 x 74 mm |
| Dimensions PBMB | approx. 82 x 22.5 x 40 mm |
| Weight | approx. 116 g |
| Mounting | DIN rail according to EN 50022 |
Variantes y relacionados
- PBMA IP20 (PBMB + Diagnostic connector Screw terminal): 110080003.
- PBMA IP20 (PBMB + 90° PB Cable Outlet): 110080002.
- PBMB IP20 PROFIBUS Measuring Point: 110080012.
- PROFIBUS Diagnostic Connector, 90° Fast Connect: 110050006.
- PROFIBUS Diagnostic Connector Axial Fast Connect: 110050008.
Nota técnica
La conexión de tierra funcional es necesaria para el correcto funcionamiento del blindaje PROFIBUS.
