Descripción técnica
La familia MULTIrep de Indu-Sol permite ampliar, segmentar y estabilizar redes PROFIBUS mediante repetidores/hubs con diagnóstico integrado. Sus versiones X2, X5, X7 y X5X regeneran la señal, separan segmentos galvánicamente y facilitan la detección de fallas por canal mediante LEDs de estado.
Problema que resuelve
Reduce fallas intermitentes, errores de comunicación, problemas de terminación, ruido y degradación física del bus.
Aplicaciones típicas
- Diagnóstico, certificación y mantenimiento preventivo de redes PROFIBUS.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
La familia MULTIrep de Indu-Sol permite ampliar, segmentar y estabilizar redes PROFIBUS mediante repetidores/hubs con diagnóstico integrado. Sus versiones X2, X5, X7 y X5X regeneran la señal, separan segmentos galvánicamente y facilitan la detección de fallas por canal mediante LEDs de estado.
Redes PROFIBUS más robustas y segmentadas
MULTIrep ayuda a crear instalaciones PROFIBUS modernas y flexibles, incluyendo estructuras tipo estrella y segmentos aislados. Permite extender una red PROFIBUS hasta 126 estaciones o participantes, considerando un máximo de 32 estaciones por segmento incluyendo el repetidor.
Modelos de la familia

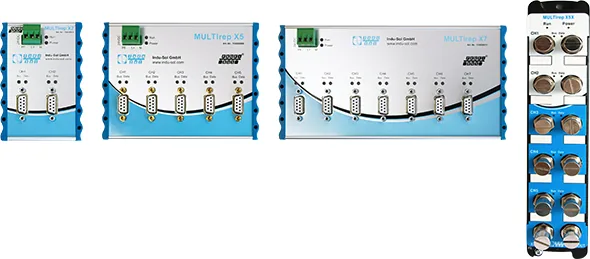

| Modelo | Artículo | Descripción |

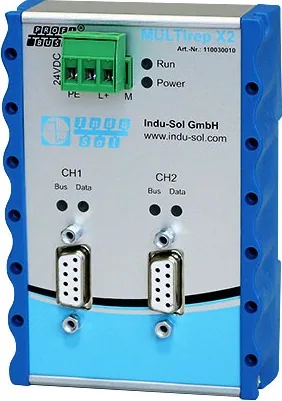

| MULTIrep X2 | 110030010 | Repetidor PROFIBUS compacto para 2 segmentos |

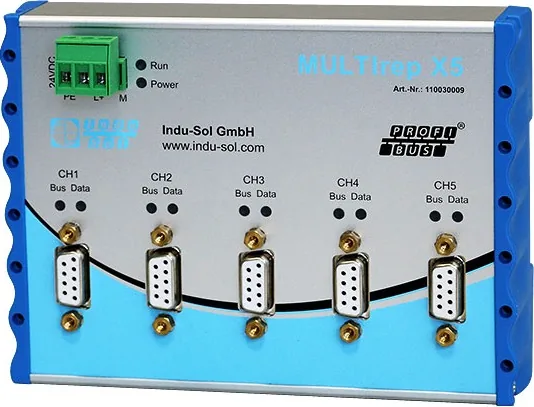

| MULTIrep X5 | 110030009 | Repetidor/Hub PROFIBUS para hasta 5 segmentos |

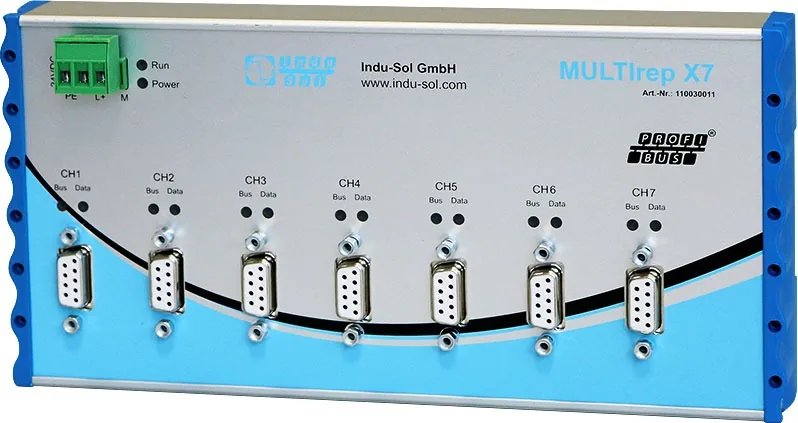

| MULTIrep X7 | 110030011 | Repetidor/Hub PROFIBUS para hasta 7 segmentos |
| MULTIrep X5X | 110030030 | Repetidor PROFIBUS IP67 para hasta 5 segmentos |
Beneficios destacados
- Extensión de redes PROFIBUS hasta 126 participantes.

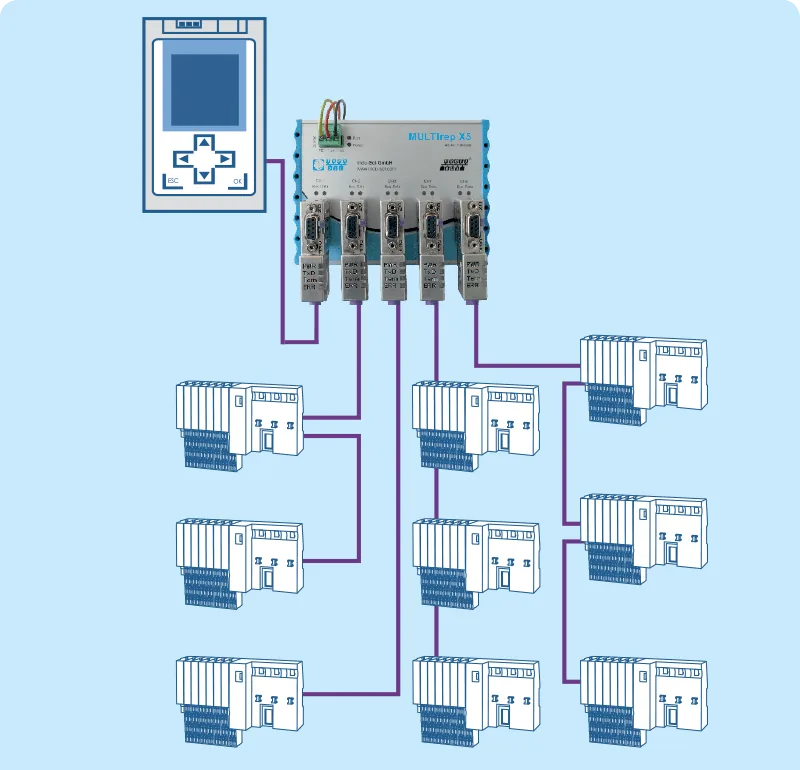

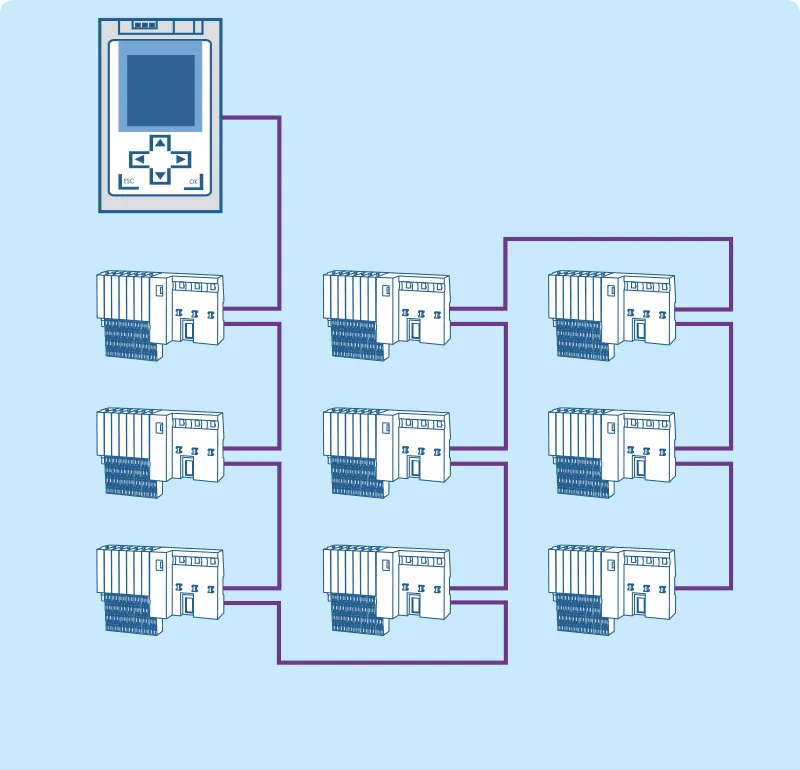

- Permite estructura tipo estrella, no solo línea clásica.

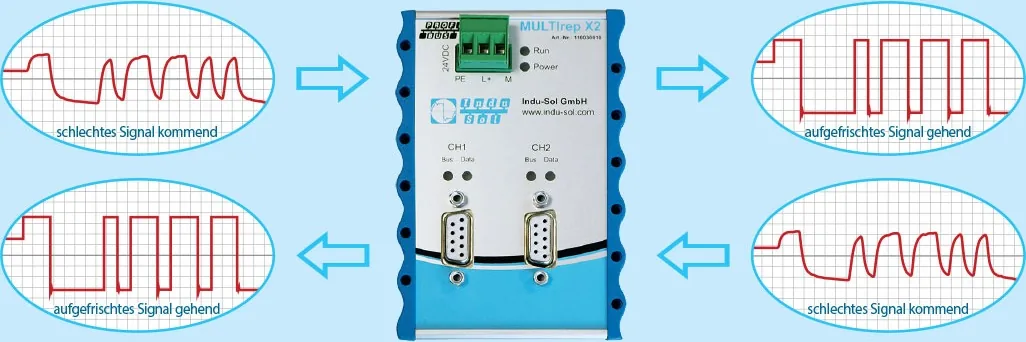

- Regeneración y estabilización de señal.
- Segmentos aislados galvánicamente.
- Aislamiento de errores por segmento mediante filtrado automático.
- Diagnóstico rápido mediante LEDs de estado.
- Menor impacto de un segmento con fallas sobre el resto de la red.
- Simplifica troubleshooting y mantenimiento.
Características principales
- Separación de red en 2, 5 o 7 segmentos según modelo.
- Comunicación por conectores D-Sub de 9 pines en X2/X5/X7.
- Diagnóstico integrado por LEDs Run, Power, Bus y Data.
- Monitoreo permanente del tráfico PROFIBUS.
- Compatible con PROFIBUS DP, DP-V1, FMS y MPI según ficha técnica clásica.
MULTIrep X5X IP67

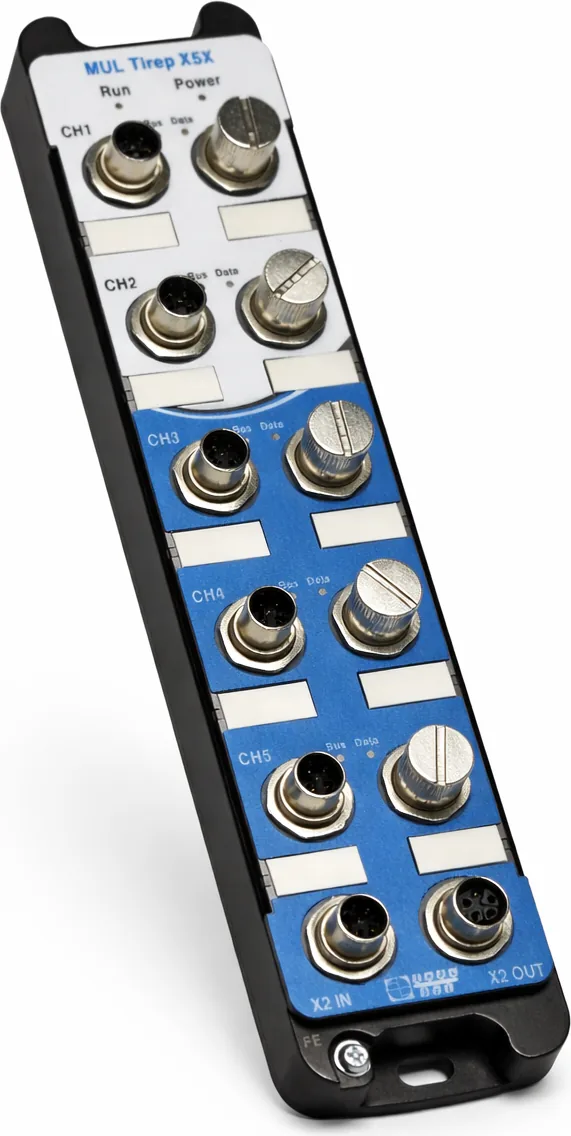

El MULTIrep X5X amplía la familia con una versión IP67 para uso fuera de gabinetes eléctricos o cajas de terminales. Permite expandir un segmento a hasta cinco segmentos aislados galvánicamente, usando conectores M12 y diagnóstico integrado por LED.
Datos técnicos resumidos
| Característica | Valor |
| Producto | MULTIrep |
| Tipo | PROFIBUS repeater / hub |
| Modelos | X2, X5, X7, X5X |
| Baud rate | 9.6 kbps a 12 Mbps |
| Alimentación | 24 VDC ±20 % |
| Consumo | 0.3 A / máx. 300 mA |
| Instalación | Riel DIN 35 mm / TS35 |
| Protección X2/X5/X7 | IP20 |
| Protección X5X | IP67 |
| Conexión X2/X5/X7 | Sub-D de 9 pines |
| Conexión X5X | M12 B-coded |
| Dimensiones X2 | 105 x 75 x 40 mm |
| Dimensiones X5 | 105 x 145 x 40 mm |
| Dimensiones X7 | 105 x 212 x 40 mm |

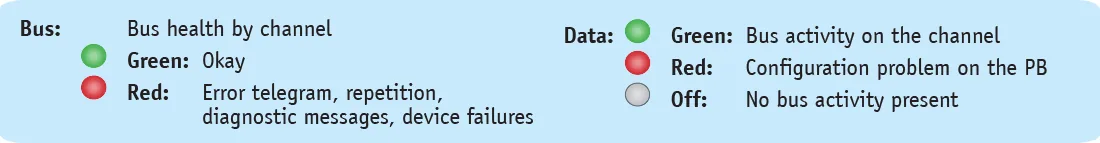

Diagnóstico rápido por canal
- Bus verde: comunicación PROFIBUS sin errores / OK.
- Bus rojo: error telegram, telegram repetition, diagnostic messages o device failure.
- Data verde: actividad de bus en el canal.
- Data rojo: problema de configuración en PROFIBUS.
- Data apagado: sin actividad de bus.
Aplicación
MULTIrep es una solución de infraestructura PROFIBUS para plantas que requieren mayor distancia de cableado, estabilidad de comunicación, segmentación de red, aislamiento de fallas, diagnóstico rápido por canal y topologías tipo estrella.
