INBLOX: La Solución Inteligente para Redes PROFIBUS

Módulo Principal - Función

El módulo principal Ethernet es la base de las versiones premium y confort de la serie INBLOX®. Incluye una conexión de 24 V para la fuente de alimentación y una conexión LAN para el servidor web integrado. Es el núcleo de la serie inteligente INBLOX® y puede ampliarse hasta un máximo de 20 segmentos con módulos Diag Rep o hasta 5 segmentos con módulos Diag+ Rep.

También se puede conectar un módulo de alarma en lugar de un quinto módulo de extensión, permitiendo la emisión de alarmas mediante contactos de conmutación. El módulo principal cuenta con lógica avanzada y muestra alarmas en la pantalla web, similar al INspektor®. Para cada módulo de extensión se puede visualizar una matriz de dispositivos con colores que indican eventos relevantes y almacenar alarmas como capturas instantáneas, hasta 100 por módulo de extensión.

Ofrece opciones de alerta como correos electrónicos, SNMP traps o integración con PROmanage® NT.

Datos Técnicos del Módulo Principal

• Fuente de alimentación: 24 VDC
• Consumo de energía: 0,3 A
• Conexión: terminal de tornillo para alimentación de 24 V y conexión LAN para interfaz web
• Velocidad de transmisión: De 9,6 kbps a 12 Mbps
• Ethernet: 10 Mbps / 100 Mbps, RJ45, IPv4 mediante DHCP o configuración manual, NTP
• Instalación: Riel DIN de 35 mm
• Dimensiones: 114,5 x 22,5 x 99 mm
• Grado de protección: IP20
• Temperatura de operación: +5 °C a +55 °C
• Temperatura de almacenamiento: -20 °C a +70 °C
• Tipos de PROFIBUS: DP, DP-V1, FMS, MPI

Extensiones disponibles

• Módulos DP Diag Rep y DP Diag+ Rep
• Módulo de alarma
• PA Diag+
• DP-Master

Alarma Automática

• Correo electrónico
• SNMP-Trap
• Solicitudes SNMP con PROmanage® NT

Extensiones INBLOX

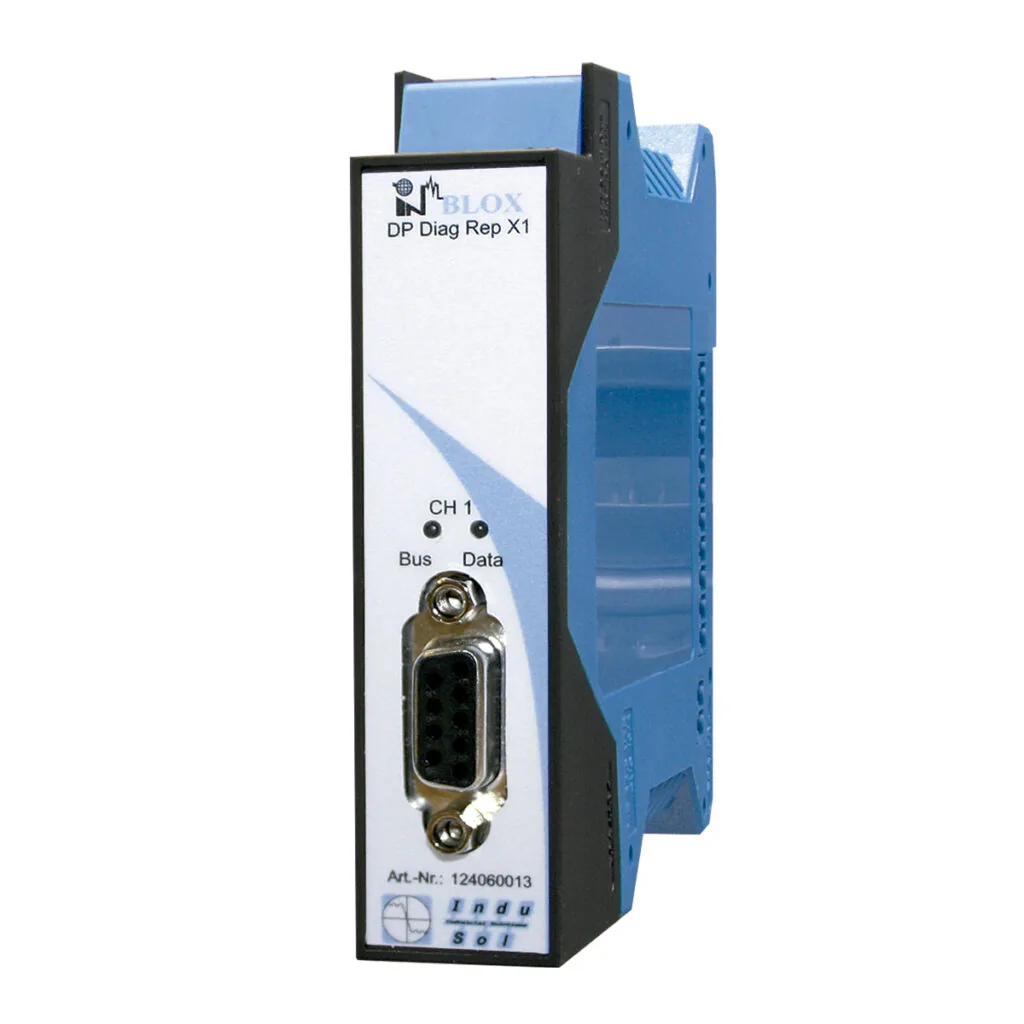

### Módulo de Extensión Inblox Diag Rep X1

El módulo DP Diag Rep X1 se conecta al módulo principal INBLOX® y utiliza el bus de respaldo para intercambio de datos y alimentación. Integra análisis PROFIBUS que supervisa y evalúa la comunicación lógica y física de los telegramas. Permite ampliar la red PROFIBUS con un segmento adicional o analizarla mediante un maestro PROFIBUS, según la configuración del módulo principal.

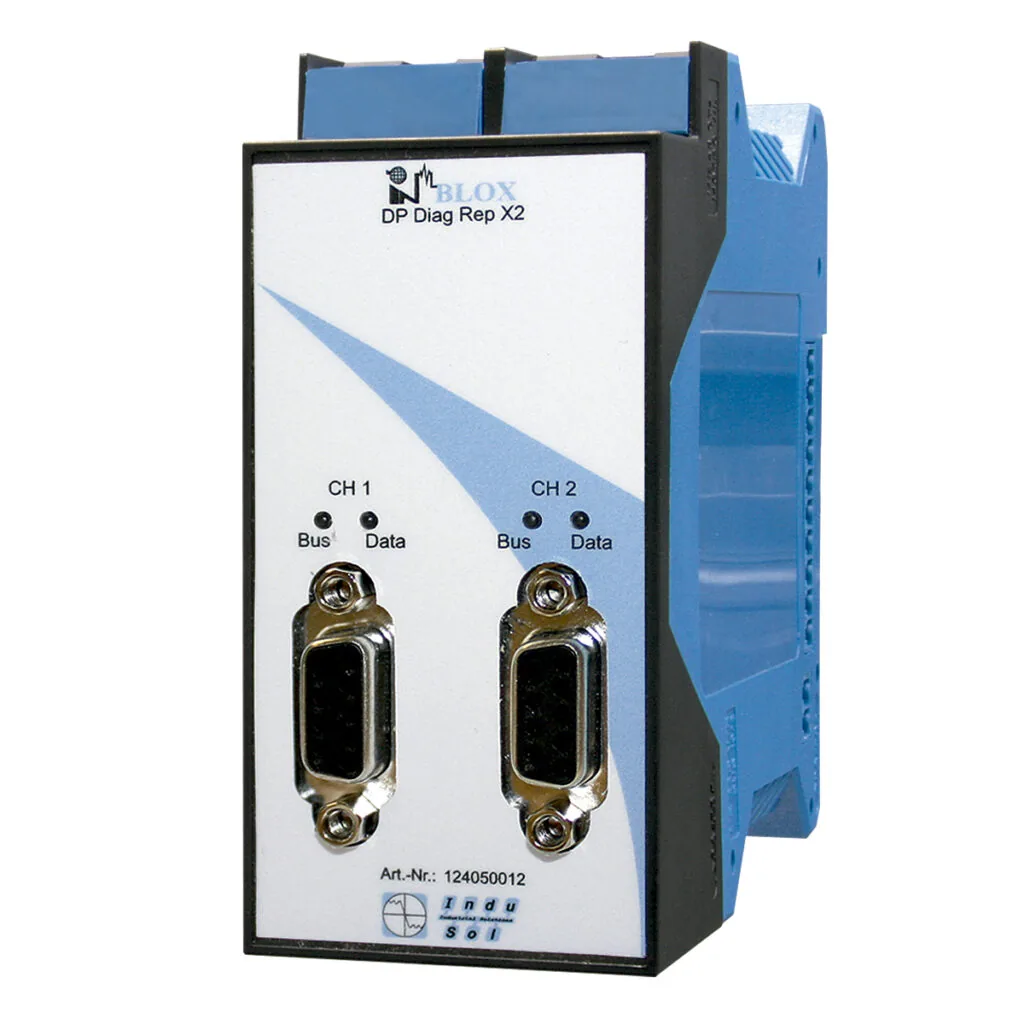

### Módulo de Extensión Inblox Diag Rep X2

El módulo DP Diag Rep X2 se conecta al módulo principal mediante el bus de respaldo. Incorpora análisis PROFIBUS para supervisar y evaluar la comunicación lógica y física de los telegramas. Permite ampliar la red con un segmento adicional o realizar análisis mediante maestro PROFIBUS.

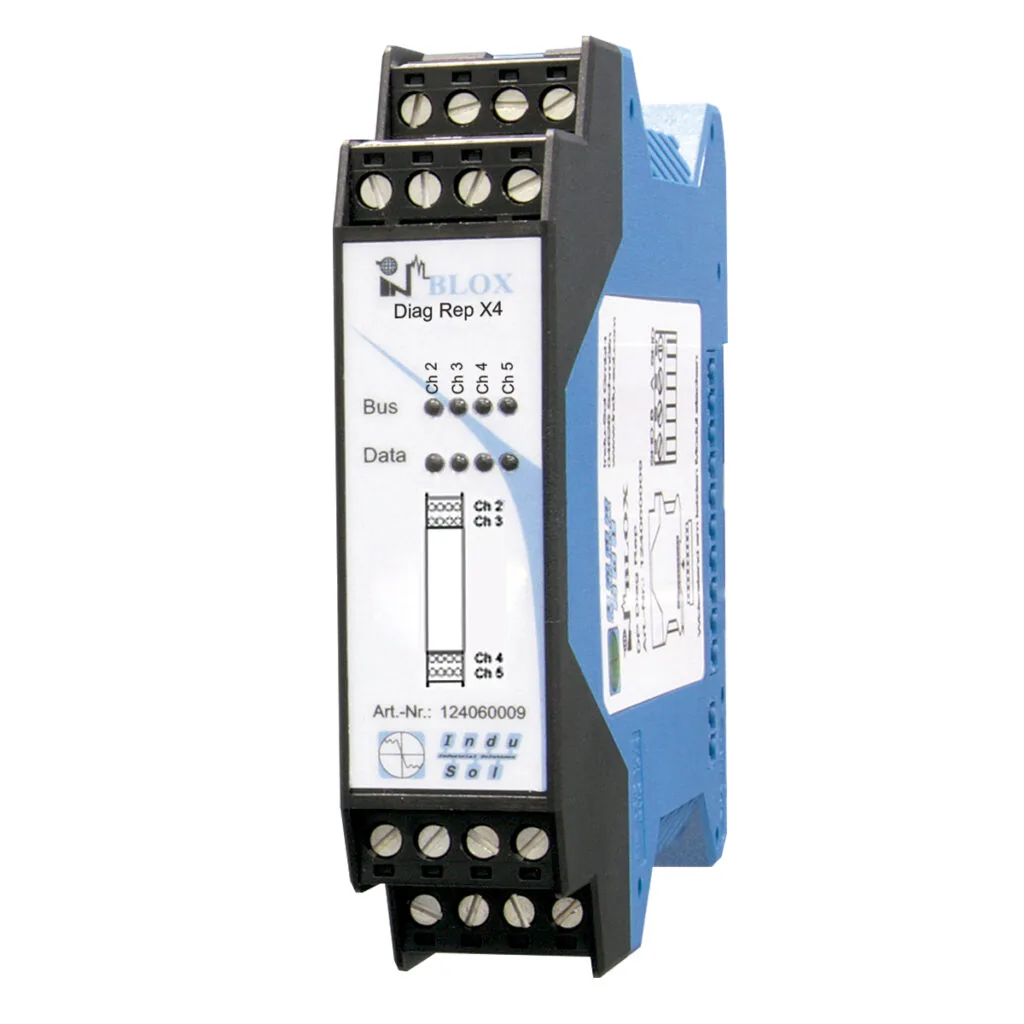

### Módulo de Extensión Inblox Diag Rep X4

El módulo DP Diag Rep X4 incluye cuatro terminales, permitiendo abrir hasta cuatro segmentos. Se conecta al módulo principal y utiliza el bus de respaldo para datos y alimentación, sin fuente adicional. Puede transformar la topología lineal de PROFIBUS en una topología estrella.

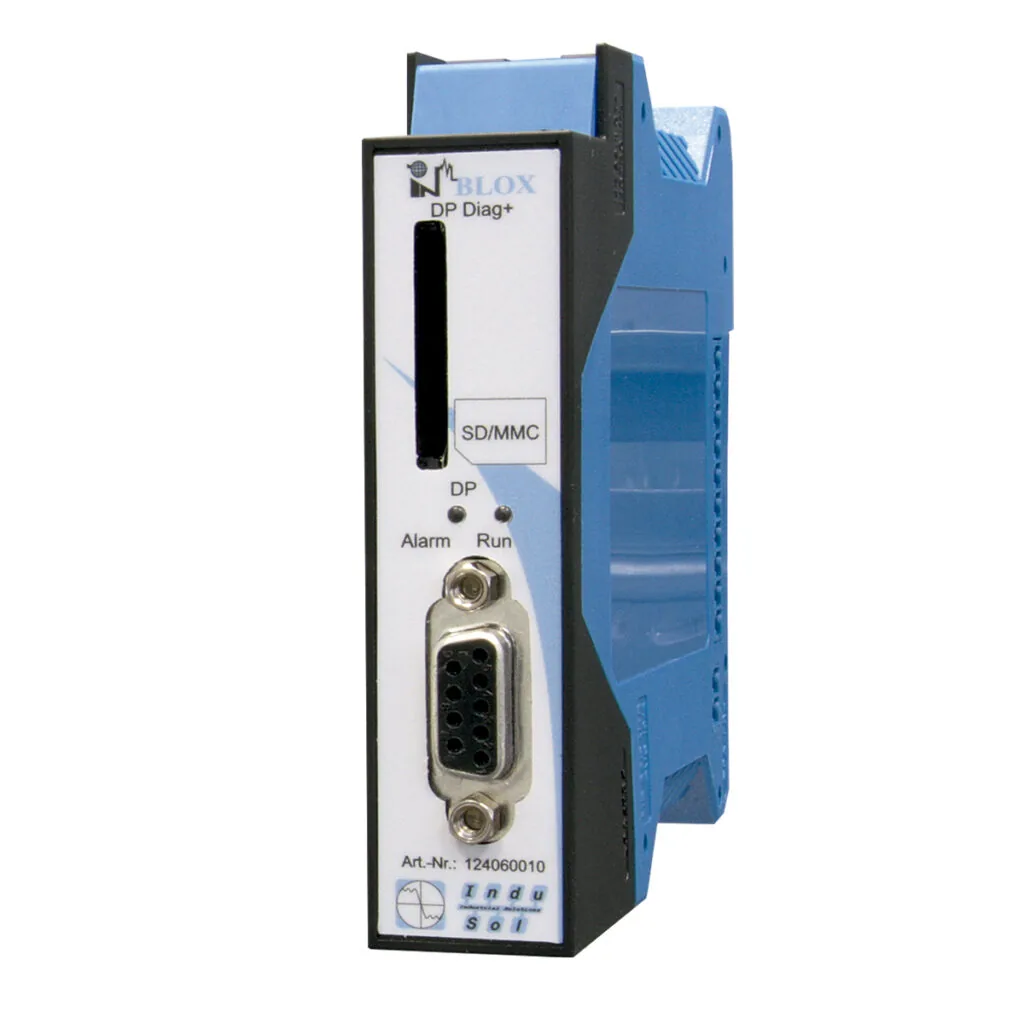

### Módulo de Extensión Inblox DP Diag+ Rep

El módulo DP Diag+ Rep se conecta directamente al módulo principal mediante el bus de respaldo. Incluye análisis PROFIBUS integrado para supervisar y evaluar comunicación lógica y física de los telegramas. El estado de calidad de red puede consultarse en la interfaz web o LEDs.

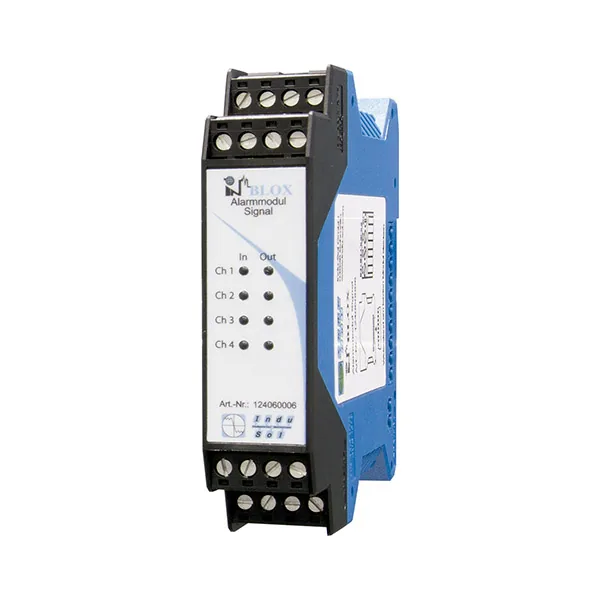

### Módulo de Alarma INBLOX

El módulo de alarma tiene cuatro terminales y puede monitorear un módulo INBLOX® por terminal. Es el último módulo en conectarse y se acopla por el bus de respaldo, sin alimentación adicional. Cada canal tiene una salida de conmutación para alarmas y una entrada de reinicio. Solo se instala junto al E-head.
