Descripción técnica
El PB-QONE es una herramienta diseñada para la evaluación completa de la calidad de la comunicación en redes PROFIBUS. Gracias al adaptador es posible realizar una conexión no reactiva a la red PROFIBUS. Su uso sencillo y la evaluación clara y automatizada de los resultados de medición permiten analizar de manera confiable el estado de la calidad de transmisión física y lógica en la red. Además, el PB-QONE incluye una potente función de topología.
Problema que resuelve
Reduce fallas intermitentes, errores de comunicación, problemas de terminación, ruido y degradación física del bus.
Aplicaciones típicas
- Diagnóstico, certificación y mantenimiento preventivo de redes PROFIBUS.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El PB-QONE es una herramienta diseñada para la evaluación completa de la calidad de la comunicación en redes PROFIBUS. Gracias al adaptador es posible realizar una conexión no reactiva a la red PROFIBUS. Su uso sencillo y la evaluación clara y automatizada de los resultados de medición permiten analizar de manera confiable el estado de la calidad de transmisión física y lógica en la red. Además, el PB-QONE incluye una potente función de topología.

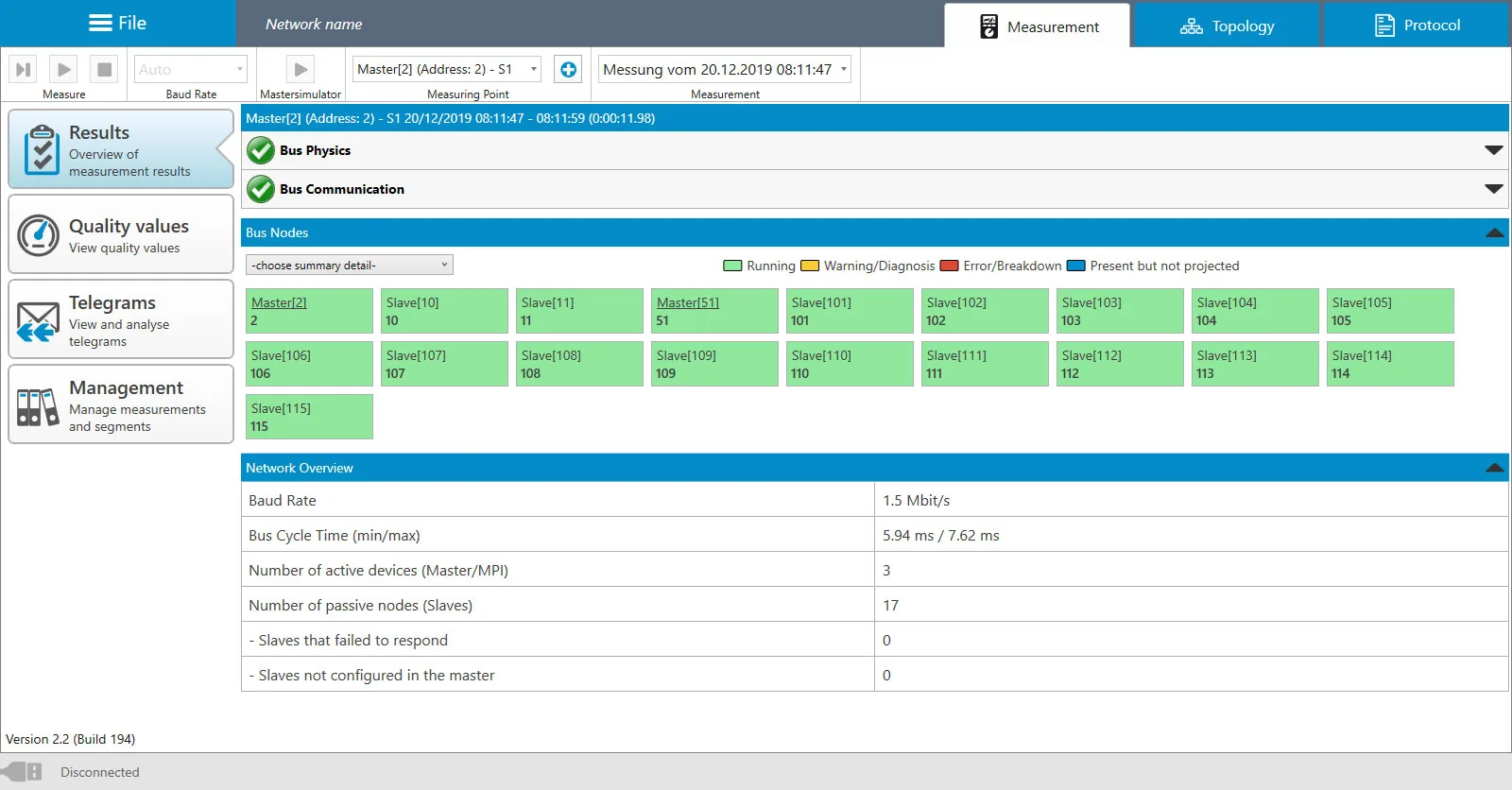

Resultados
En una vista general, todos los dispositivos del bus se muestran en forma de una matriz, indicando la dirección y detalles específicos de cada dispositivo. Los colores verde, amarillo y rojo facilitan una evaluación inmediata del estado de cada equipo. Asimismo, se presentan de manera clara los resultados de la evaluación de la física del bus y la comunicación del bus.

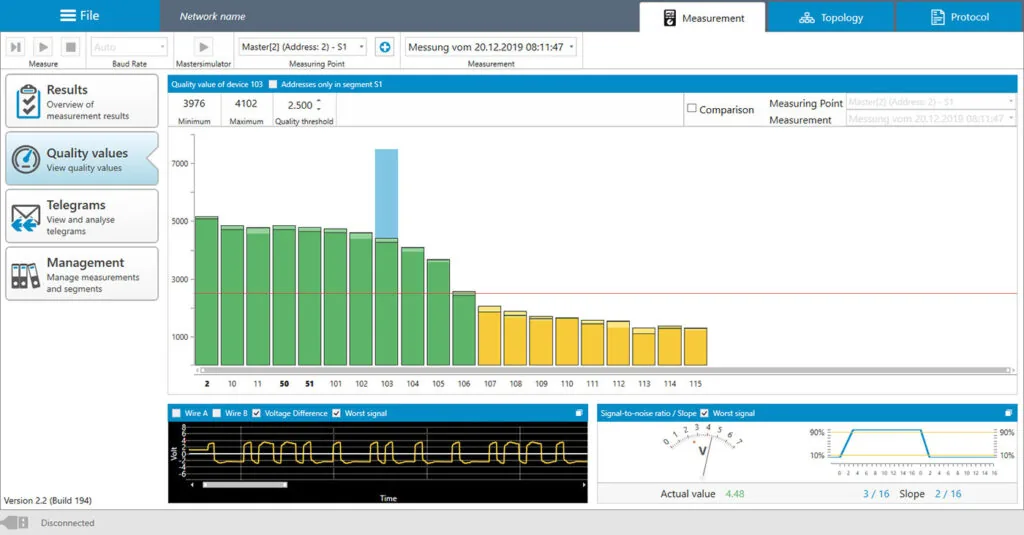

Valores de Calidad
PROFIBUS se basa en señales de diferencia de voltaje que transfieren el contenido lógico del telegrama a los cables A y B. El nivel de diferencia de voltaje y la forma de estas señales son indicadores clave de la calidad de transmisión física y la calidad de la señal. Los resultados se presentan en un gráfico de barras con un valor de calidad para cada dispositivo en la red.
Modo Telegrama
El modo de telegrama ofrece posibilidades adicionales de análisis. Con varias opciones de filtros y disparadores, se puede evaluar el tráfico de datos en función de eventos o contenido de datos definido.

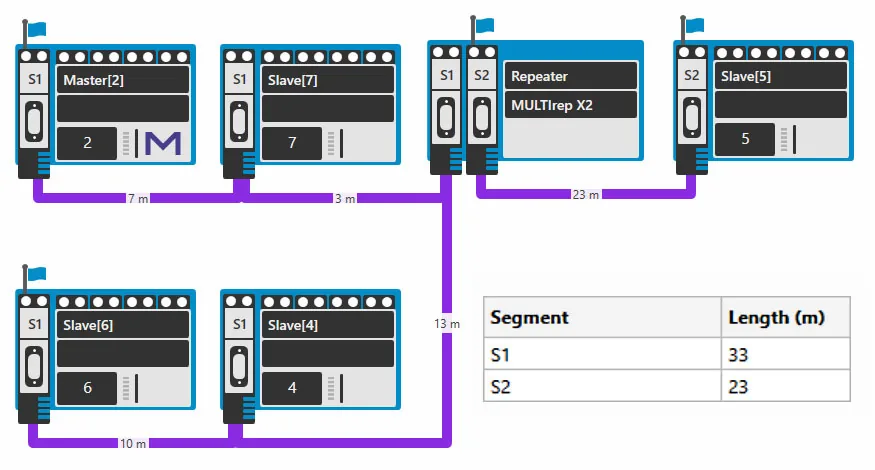

Escaneo de Topología
Es la única herramienta en el mercado capaz de realizar un escaneo de topología completamente automático y no reactivo, incluso durante la producción en curso. Como resultado, el PB-QONE representa el cableado real de todos los dispositivos, identificando repetidores, puntos de medición y la longitud de los cables entre dispositivos.
Datos Técnicos
- Puerto PROFIBUS: Conector D-SUB de 9 pines
- USB: Puerto USB 2.0
- Velocidad de transmisión: De 9,6 kBit/s a 12 MBit/s
- Fuente de alimentación: 500 mA a través de USB
- Dimensiones: 60 x 117 x 35 mm
- Grado de protección: IP20
- Temperatura de operación: 0 °C a +50 °C
- Temperatura de almacenamiento: -20 °C a +70 °C
- Conformidad: CE
Contenido del Paquete
- Tester PROFIBUS PB-QONE
- Cable adaptador D-SUB de 9 pines
- Cable USB (3 m)
- Software operativo digital «Indu-Sol Suite» y manual del dispositivo
- Maletín de transporte
