Descripción técnica
El PROlinetest de Indu-Sol es una herramienta de diagnóstico físico offline para redes PROFINET e Industrial Ethernet con cables de cobre. Permite detectar errores de cableado, medir la longitud del cable, localizar fallas y verificar continuidad, además de incorporar perfiles de cableado predefinidos para PROFINET, T-568A y T-568B.
Problema que resuelve
Ayuda a detectar jitter, carga de red elevada, telegramas con error, enlaces degradados y condiciones de riesgo.
Aplicaciones típicas
- Comprobación, monitoreo y diagnóstico de redes PROFINET y Ethernet.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El PROlinetest de Indu-Sol es una herramienta de diagnóstico físico offline para redes PROFINET e Industrial Ethernet con cables de cobre. Permite detectar errores de cableado, medir la longitud del cable, localizar fallas y verificar continuidad, además de incorporar perfiles de cableado predefinidos para PROFINET, T-568A y T-568B.
Diagnóstico físico offline
PROlinetest inspecciona la red física para verificar el empaquetado correcto de pares y blindajes. Además, mide la longitud total del cable y ayuda a localizar problemas de instalación con precisión al metro, apoyando puesta en marcha, mantenimiento y troubleshooting en terreno.
Beneficios destacados
- Detección de errores de cableado.
- Revisión de continuidad, interrupciones y cortocircuitos.
- Medición de longitud de cable hasta 150 m.
- Distancia al error en interrupciones o cortocircuitos.
- Base de datos integrada con perfiles de cableado PROFINET, T-568A y T-568B.

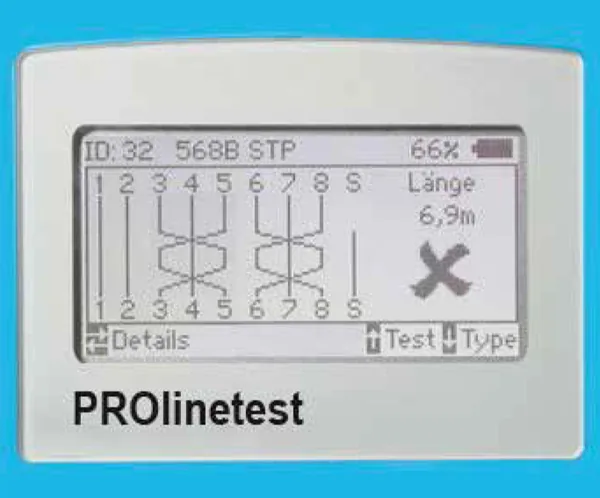

- Display gráfico con backlight.
- Test de carga Power over Ethernet (IEEE802.3af).
Nota importante
PROlinetest no realiza certificación de enlaces según Class o Cat 5e. Para certificación de enlaces, Indu-Sol recomienda ETHERtest V5.

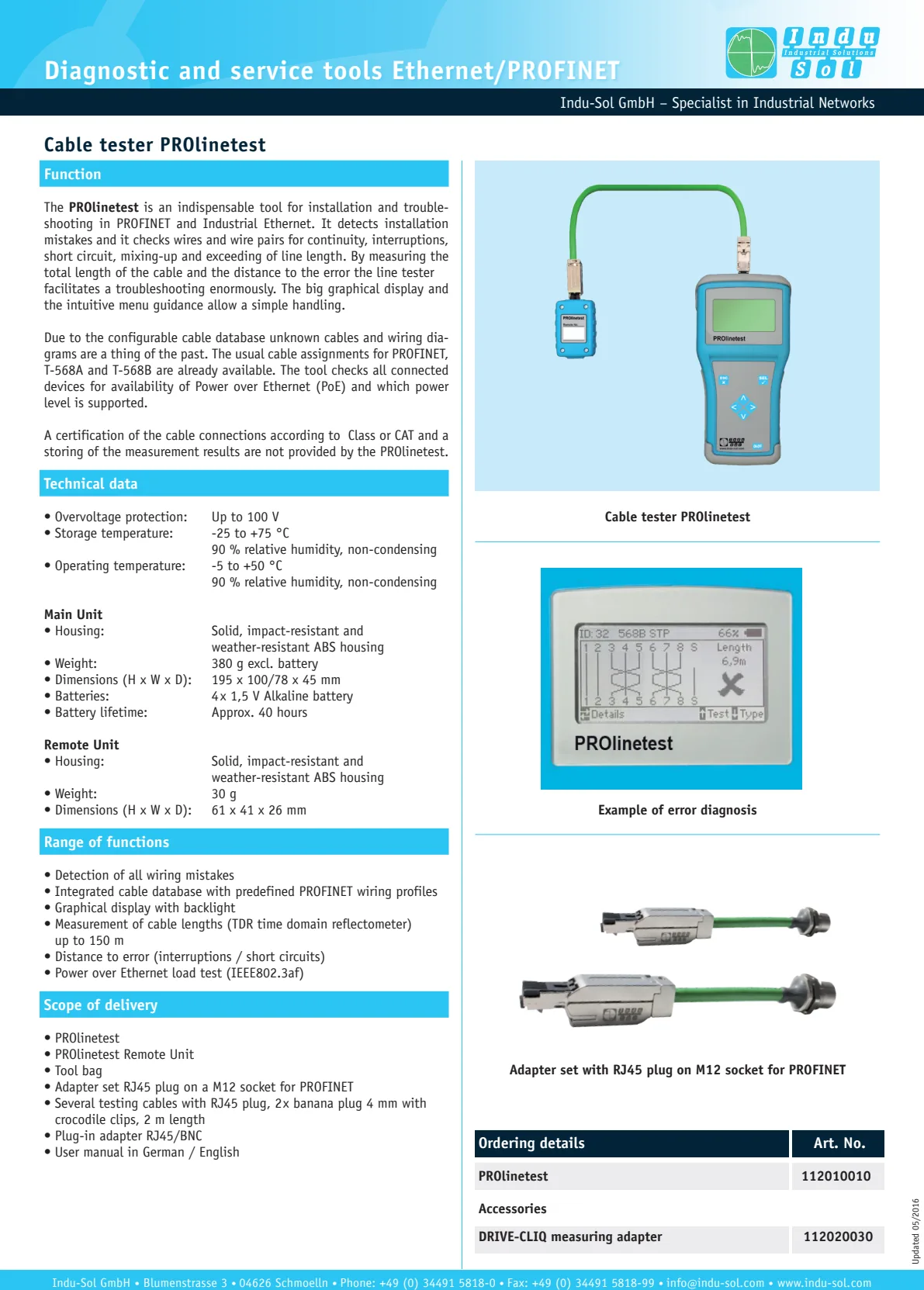

Información técnica resumida
| Característica | Valor |
| Producto | PROlinetest |
| Tipo | Tester offline para cableado PROFINET / Industrial Ethernet |
| Artículo | 112010010 |
| Accesorio relacionado | DRIVE-CLIQ measuring adapter - 112020030 |
| Longitud máxima de medición | 150 m |
| Housing | ABS sólido, resistente a impactos e intemperie |
| Peso unidad principal | 380 g excl. batería |
| Dimensiones unidad principal | 195 x 100/78 x 45 mm |
| Baterías | 4x 1.5 V Alkaline battery |
| Autonomía batería | Aprox. 40 horas |
| Peso unidad remota | 30 g |
| Dimensiones unidad remota | 61 x 41 x 26 mm |
| Protección contra sobretensión | Hasta 100 V |
| Temperatura almacenamiento | -25 °C a +75 °C |
| Temperatura operación | -5 °C a +50 °C |
| Humedad relativa | 90 %, sin condensación |
Alcance de suministro
- PROlinetest.
- PROlinetest Remote Unit.
- Tool bag.
- Adapter set RJ45 plug on a M12 socket for PROFINET.
- Several testing cables with RJ45 plug, 2x banana plug 4 mm with crocodile clips, 2 m length.
- Plug-in adapter RJ45/BNC.
- User manual in German / English.
Aplicación en terreno
PROlinetest es una herramienta práctica para instalación, diagnóstico rápido de fallas físicas, puesta en marcha y mantenimiento de redes PROFINET / Industrial Ethernet, especialmente cuando se requiere revisar cableado antes de operar o intervenir una red industrial.
