PROFINET-INspektor® NT

Función

El PROFINET-INspektor® NT es un recolector de datos pasivo que analiza el tráfico de telegramas en redes PROFINET y Ethernet, evaluando eventos como tiempos de actualización, jitter de telegramas, huecos entre telegramas y telegramas con errores.

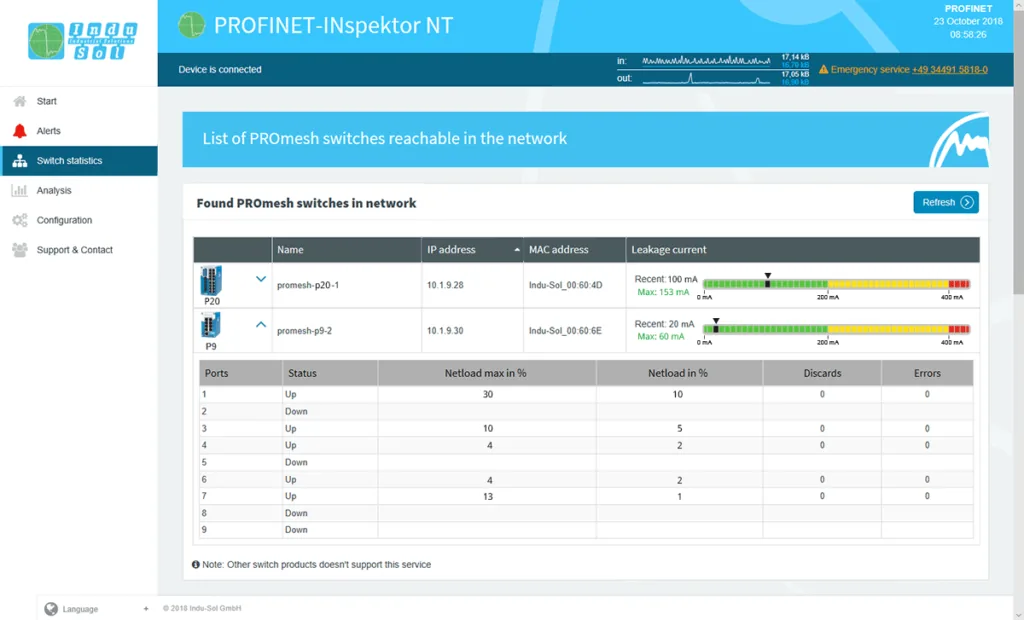

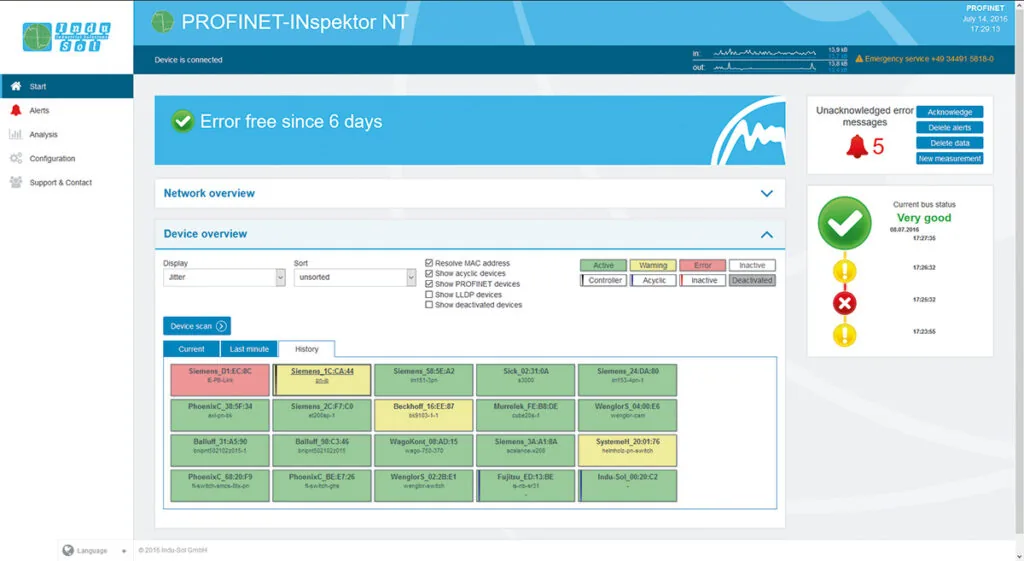

Esta información refleja el estado actual de la calidad de la comunicación en PROFINET y sirve como base para el mantenimiento predictivo. Al almacenar datos en el dispositivo, los eventos en la red pueden ser rastreados y evaluados directamente desde la pantalla o detalladamente a través del servidor web integrado.

Se recomienda instalar el PROFINET-INspektor® NT en la conexión de red entre el dispositivo de automatización/controlador y el primer dispositivo IO o switch. Además, se sugiere instalarlo junto al PNMA II para tener un punto de medición o acceso libre durante las condiciones de producción.

La función de escaneo activo permite registrar y documentar el plan de topología actualizado de una red PROFINET/Ethernet, incluyendo la información relevante de los dispositivos. Este escaneo puede evaluarse con PROscan® Active o utilizarse cíclicamente con PROmanage® NT para monitoreo permanente.

Datos Técnicos

• PROFINET: 2 puertos 10/100Base-T RJ45
• Interfaz web: 2 puertos 10/100/1000Base-T RJ45
• Suministro de energía: 24V DC ±10%
• Consumo máximo de corriente: 350mA
• Pérdida de potencia máxima: 8.5W
• Dimensiones: 123 x 105 x 129 mm, incluyendo clip para riel DIN
• Peso: 0.84 kg
• Carcasa: aluminio anodizado
• Temperatura de funcionamiento: +5°C a +55°C
• Temperatura de almacenamiento: -20°C a +70°C
• Humedad: 10% a 90%, sin condensación
• Clase de protección: IP20
• Montaje: Riel DIN TS35

Datos generales

• Análisis PROFINET: IRT (unicast), RT, RT via UDP/IP
• Alertas: relé, trampa SNMP, correo electrónico, evento TCP, mensaje MQTT
• Protocolos/Servicios: HTTP, HTTPS, OPC UA Server, SNMPv1, SNMPv2, REST-API, DHCP, SMTP, SNTP, LLDP, MQTT
• Escaneo de red incl. topología
• Modo de aceptación
