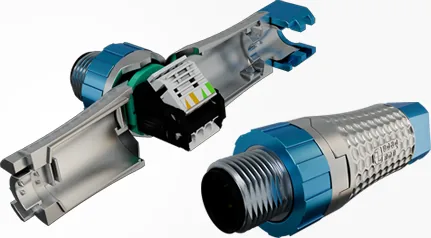

Descripción técnica
El PROconnect M12 Connector de Indu-Sol es un conector M12 D-coded Cat5 para Industrial Ethernet y PROFINET, diseñado para una instalación rápida, segura y sin herramientas especiales. Su tecnología de conexión por desplazamiento de aislamiento permite realizar el montaje en terreno de forma eficiente, reduciendo errores de instalación y asegurando una conexión robusta para ambientes industriales.
Problema que resuelve
Ayuda a detectar jitter, carga de red elevada, telegramas con error, enlaces degradados y condiciones de riesgo.
Aplicaciones típicas
- Comprobación, monitoreo y diagnóstico de redes PROFINET y Ethernet.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El PROconnect M12 Connector de Indu-Sol es un conector M12 D-coded Cat5 para Industrial Ethernet y PROFINET, diseñado para una instalación rápida, segura y sin herramientas especiales. Su tecnología de conexión por desplazamiento de aislamiento permite realizar el montaje en terreno de forma eficiente, reduciendo errores de instalación y asegurando una conexión robusta para ambientes industriales.
Aplicación industrial
El PROconnect M12 está orientado a redes industriales donde la calidad del cableado es clave para mantener una comunicación estable. Es especialmente útil en aplicaciones PROFINET, maquinaria, automatización, líneas productivas y ambientes con exigencias de robustez mecánica y resistencia EMC.

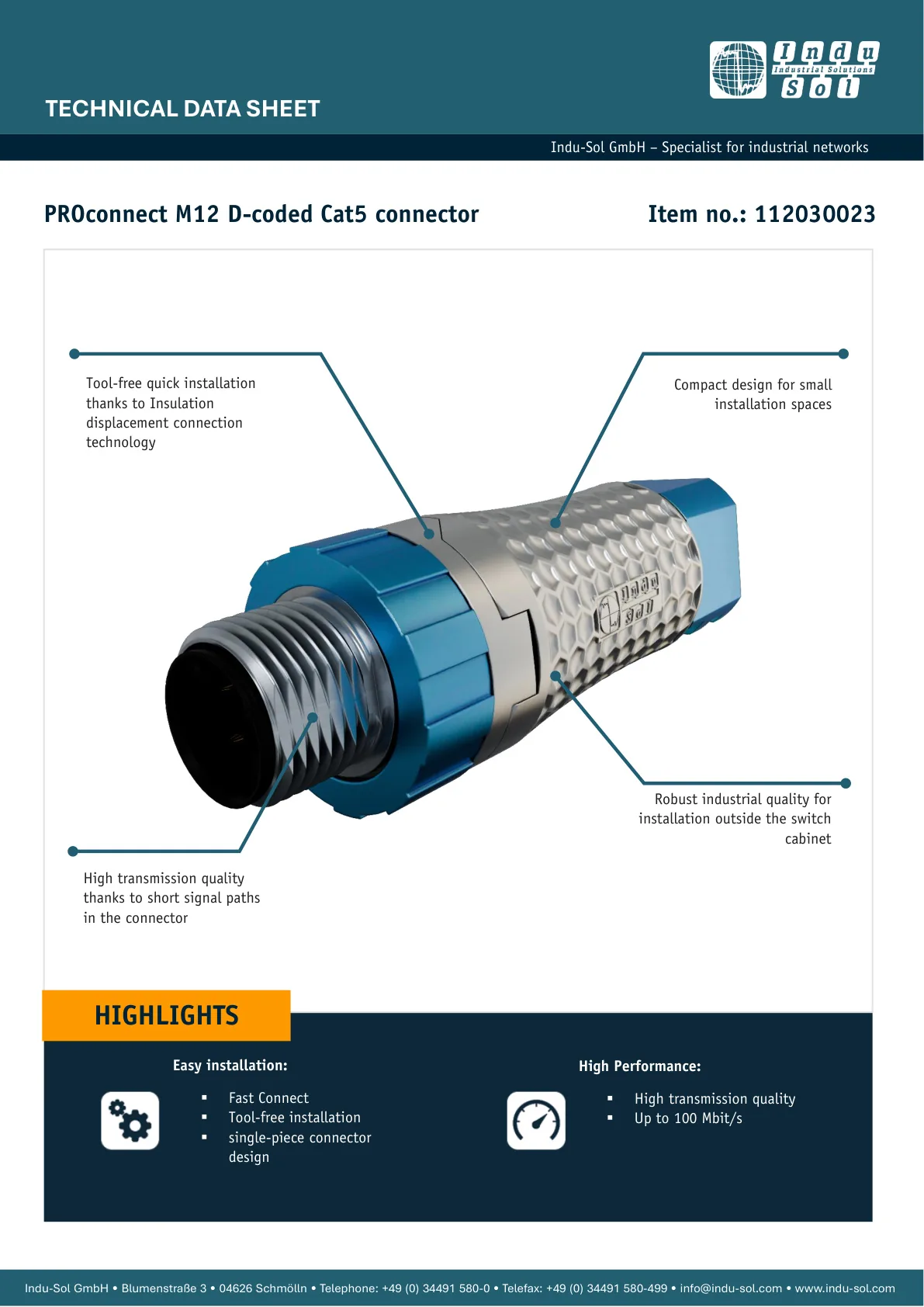

Beneficios destacados
- Instalación rápida y sin herramientas.
- Tecnología de desplazamiento de aislamiento / Fast Connect.
- Diseño de una sola pieza para reducir errores de armado.
- Formato compacto para espacios de instalación reducidos.
- Transmisión de datos segura para Industrial Ethernet y PROFINET.
- Alta resistencia EMC para comunicación libre de interferencias.
- Construcción robusta para ambientes industriales exigentes.

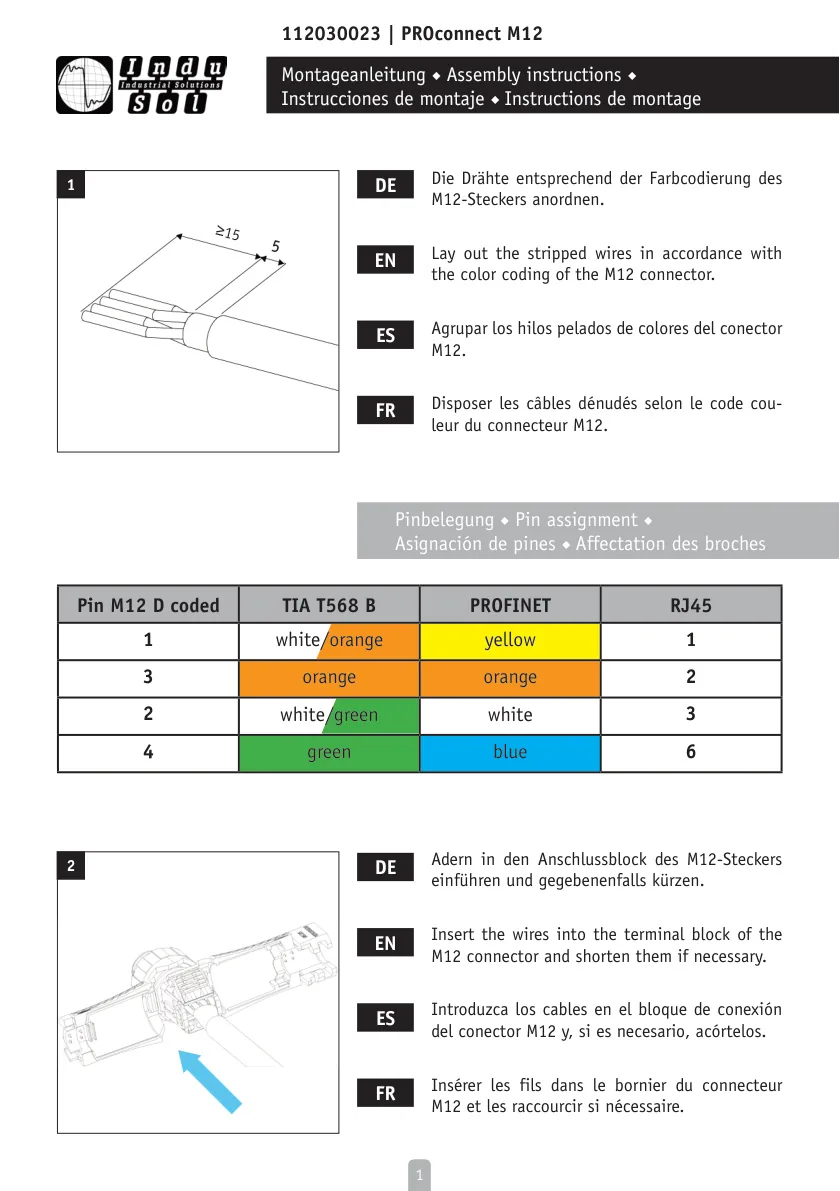

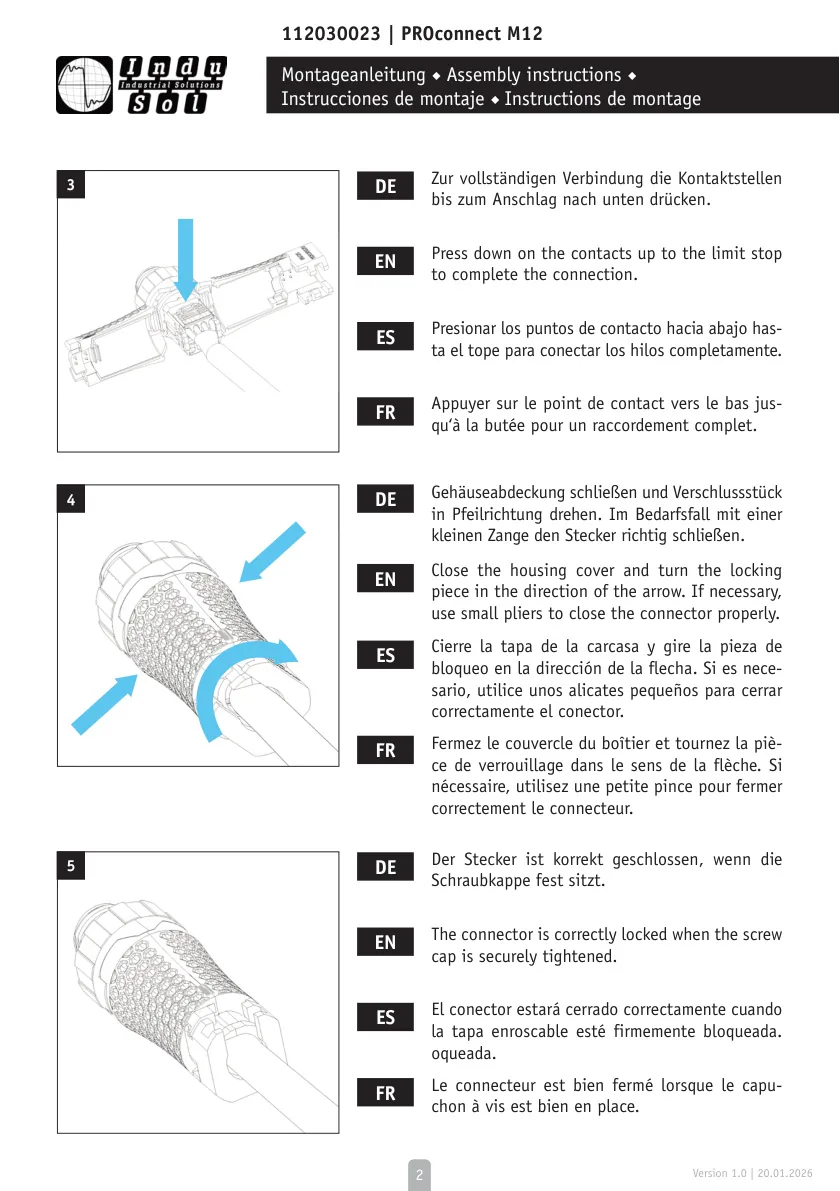

Instalación rápida directamente en terreno
Gracias a su tecnología Fast Connect y conexión por desplazamiento de aislamiento, el PROconnect M12 permite preparar conexiones Ethernet industriales de forma rápida y segura. Su diseño ayuda a minimizar errores de montaje y reduce tiempos de instalación en tableros, máquinas y líneas de producción.

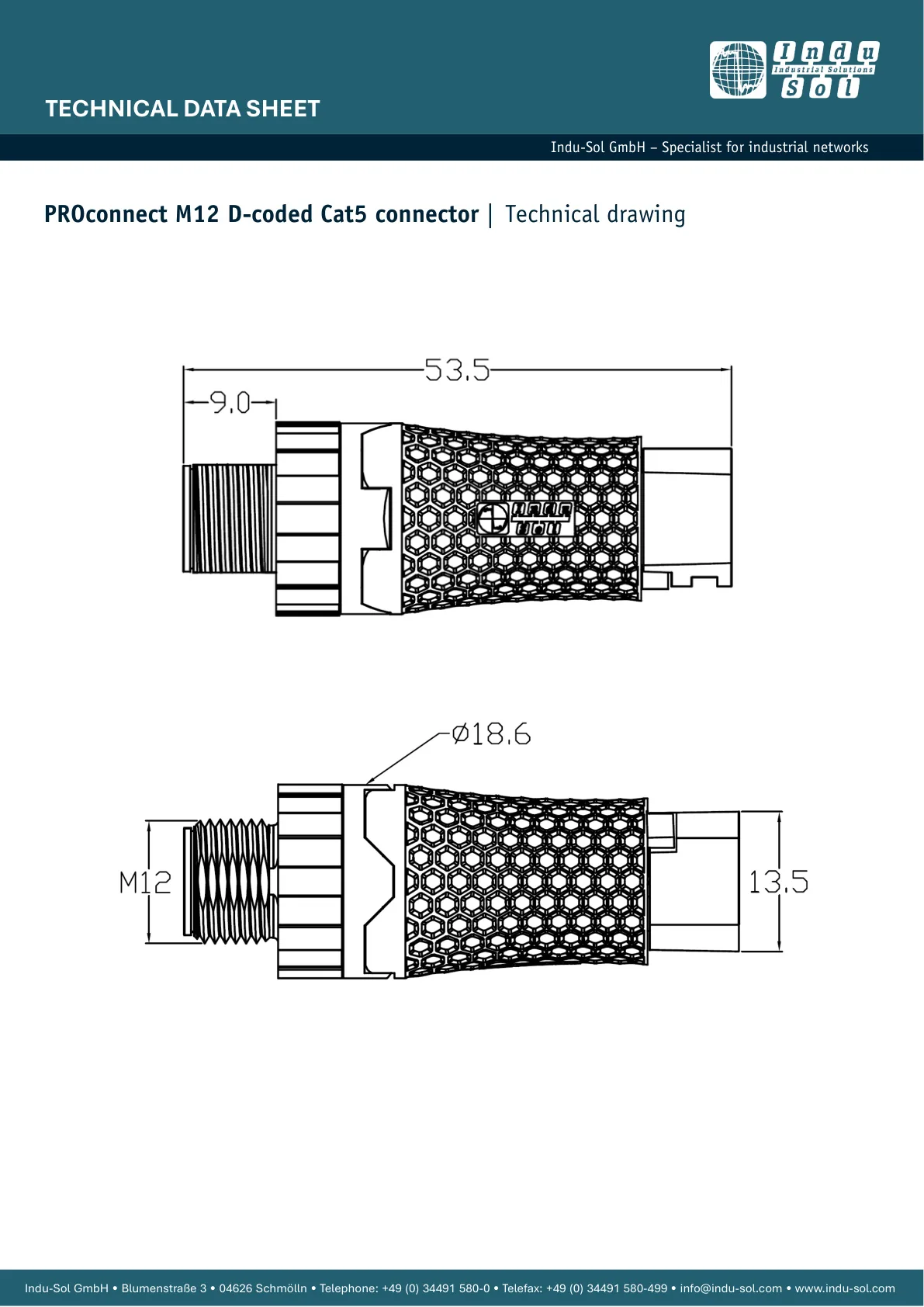

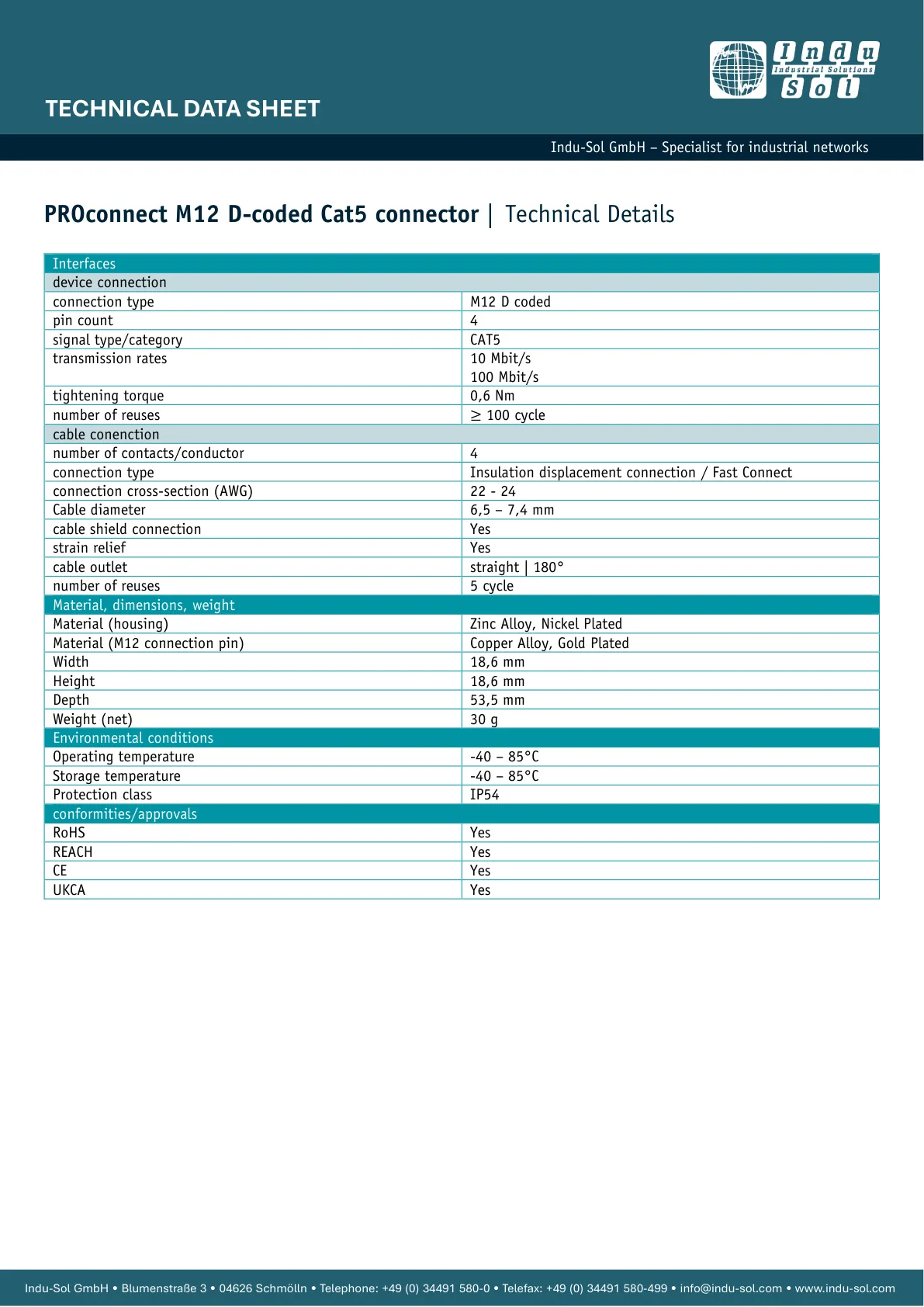

Datos técnicos principales
| Característica | Valor |
| Producto | PROconnect M12 D-coded Cat5 Connector |
| Artículo | 112030023 |
| Tipo de conexión | M12 D-coded |
| Categoría | Cat5 |
| Pines | 4 |
| Velocidad | 10 / 100 Mbit/s |
| Torque de apriete | 0,6 Nm |
| Tipo conexión cable | Insulation displacement connection / Fast Connect |
| Sección conductor | AWG 22-24 |
| Diámetro de cable | 6,5-7,4 mm |
| Salida de cable | Recta / 180° |
| Material carcasa | Zinc Alloy, Nickel Plated |
| Material pines | Copper Alloy, Gold Plated |
| Dimensiones | 18,6 x 18,6 x 53,5 mm |
| Peso | 30 g |
| Temperatura operación | -40 a 85 °C |
| Protección | IP54 |
| Conformidades | RoHS, REACH, CE, UKCA |

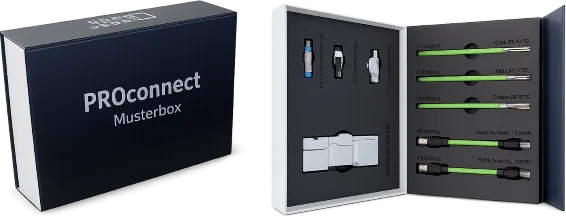

PROconnect Sample Box

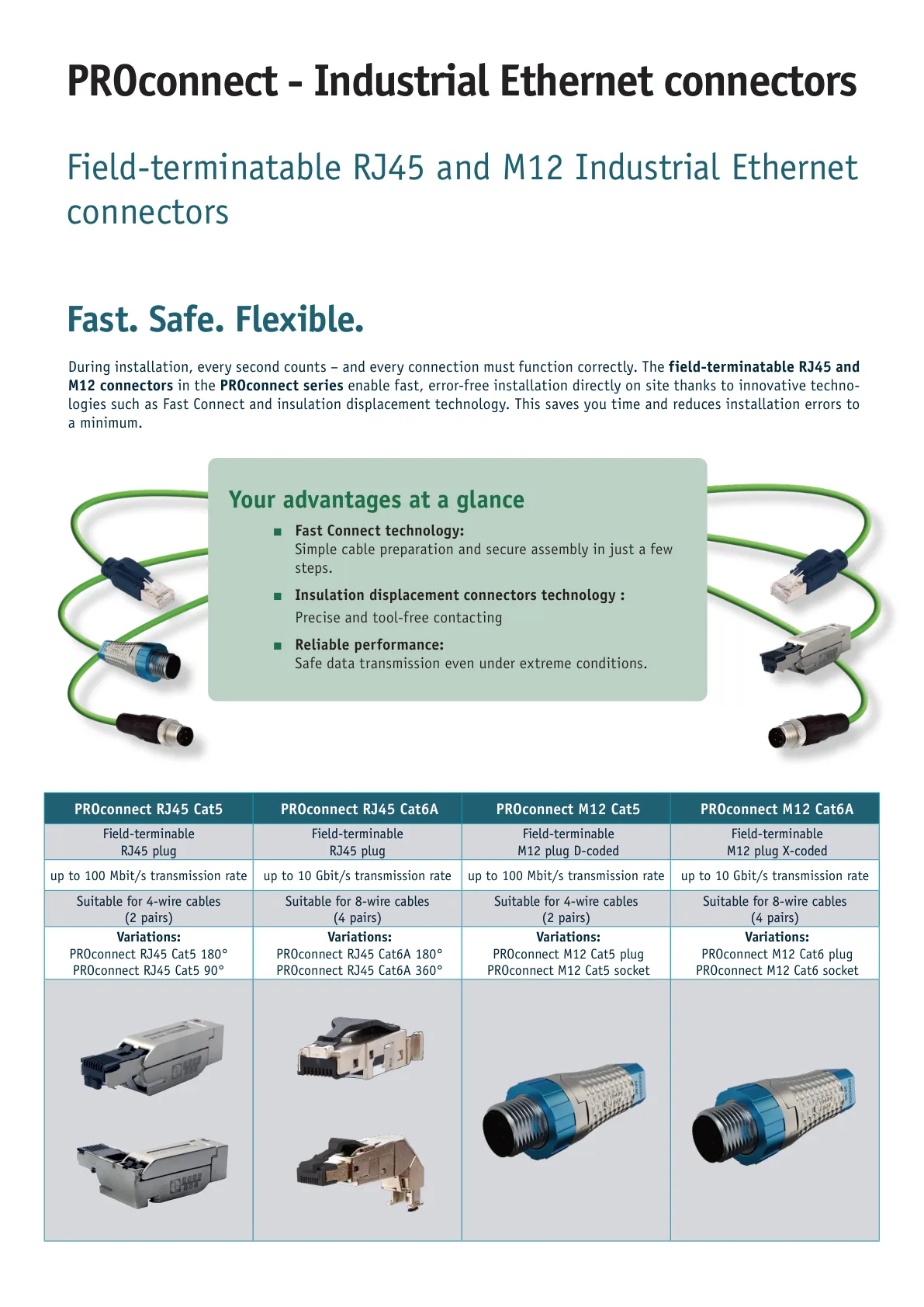

La PROconnect Sample Box permite evaluar la familia de soluciones de infraestructura pasiva de Indu-Sol, incluyendo conectores RJ45, conectores M12, patch panel y cables de referencia para Industrial Ethernet.
- Artículo: 130050038.
- 1x PROconnect RJ45 Cat5 Connector.
- 1x PROconnect RJ45 Cat6A Connector.
- 1x PROconnect M12 D-coded Connector.
- 1x RJ45 Cat6A Patch Panel.
- 0,15 m PROconnect Cat5 SF/UTQ Cable.
- 0,15 m PROconnect Cat5 SF/FTP Cable.
- 0,15 m PROconnect Cat6A SF/FTP Cable.
- 1x RJ45 to RJ45 Cat6A Patch Cable.
- 1x RJ45 to M12 D-coded Cat5 Patch Cable.
