Descripción técnica
El adaptador de medición PROFINET II (PNMA II) crea un punto de acceso sin afectar la comunicación en redes PROFINET y Ethernet, incluso en condiciones de producción. Al instalarlo, se puede conectar y desconectar equipos de medición sin interrumpir la red.
Problema que resuelve
Ayuda a detectar jitter, carga de red elevada, telegramas con error, enlaces degradados y condiciones de riesgo.
Aplicaciones típicas
- Comprobación, monitoreo y diagnóstico de redes PROFINET y Ethernet.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El adaptador de medición PROFINET II (PNMA II) crea un punto de acceso sin afectar la comunicación en redes PROFINET y Ethernet, incluso en condiciones de producción. Al instalarlo, se puede conectar y desconectar equipos de medición sin interrumpir la red.

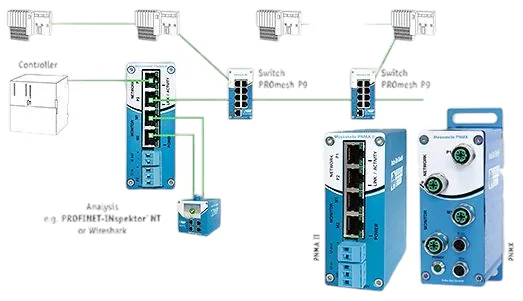

Se recomienda instalarlo de forma permanente entre el dispositivo de automatización y el primer switch. El adaptador tiene dos puertos de red (P1 y P2). Para conectar una herramienta de análisis sin reacción, como PN-INspektor® o una laptop, se proporcionan dos puertos de monitoreo (M1 y M2). Esto permite monitorear simultáneamente ambas direcciones de comunicación.
Los telegramas defectuosos no son rechazados por el PNMA II, sino reenviados.
Comparación: Registro de telegramas durante modo en línea
### Registro por port mirroring en el switch
Ventajas: no se requiere hardware adicional.
Desventajas: configuración laboriosa del puerto espejo, alta carga del switch, pérdidas de paquetes a altas tasas de datos, necesidad de puerto espejo bidireccional y telegramas defectuosos no reflejados.
### Registro por PNMA II
Ventajas: no se necesita puerto libre en el switch, no requiere esfuerzos para conectar herramienta de medición y permite registro bidireccional hasta 100 Mbps sin restricciones.
Desventaja: requiere hardware adicional.
Datos Técnicos
- Instalación: Riel DIN de 35 mm
- Dimensiones: 105 x 38,9 x 75 mm
- Peso: 420 g
- Entrada de voltaje: 24 VDC (20-28 V, protección contra inversión de polaridad)
- Voltaje de salida: 24 VDC, máximo 1A
- Consumo máximo de energía: 50 mA
- Pérdida máxima de energía: 1W
- Sistema de protección: IP20
- Conector: RJ45
- Tiempo de retardo: menos de 1 Bps a 100 Mbps
- Cable: Cat 5 / Cat 5E, máximo 100 m
- Temperatura de funcionamiento: 0 °C a +50 °C
- Temperatura de almacenamiento: -15 °C a +75 °C
- Humedad ambiental: 10 a 90%, sin condensación
Información sobre la conexión
Para conectar el PROFI-INspektor® a través del PNMA II, se requieren dos cables de conexión. En caso de falla de suministro de energía del PNMA II, la comunicación PROFINET a través del PNMA II se mantiene constante. Para alimentar herramientas de análisis adicionales, está disponible el puerto UOUT (24VDC).
