Descripción técnica
El iPNMA de Indu-Sol es un punto de medición inteligente para redes PROFINET. Combina la función de un punto de medición PROFINET con análisis básico de calidad de red, permitiendo monitorear parámetros clave de comunicación y dejar la red preparada para diagnóstico permanente.
Problema que resuelve
Ayuda a detectar jitter, carga de red elevada, telegramas con error, topologías no documentadas y condiciones de riesgo.
Aplicaciones típicas
- Comprobación, monitoreo y documentación de redes PROFINET industriales.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El iPNMA de Indu-Sol es un punto de medición inteligente para redes PROFINET. Combina la función de un punto de medición PROFINET con análisis básico de calidad de red, permitiendo monitorear parámetros clave de comunicación y dejar la red preparada para diagnóstico permanente.
Diagnóstico permanente en la red
El iPNMA permite instalar un punto de diagnóstico permanente en una red PROFINET, normalmente entre el controlador/PLC y el primer switch, donde pasa gran parte de la comunicación. El equipo registra valores relevantes de calidad de red y permite su evaluación mediante PROmanage NT.
Punto de medición sin intervención
Incorpora dos puertos de monitoreo para conectar herramientas externas de análisis, como PROFINET-INspektor NT o un notebook, de forma sin reacción sobre la red. Esto permite realizar análisis más profundos o troubleshooting sin intervenir la operación de la planta.
Beneficios destacados
- Monitoreo de valores importantes de calidad PROFINET.
- Punto de medición sin reacción sobre la red.
- Diseño compacto para instalación en gabinete.
- Si falla la alimentación del iPNMA, la comunicación PROFINET permanece intacta.
- Salida UOUT 24 V DC para alimentar herramientas de análisis adicionales.
- Integración con PROmanage NT para evaluación de datos.
- Permite conexión de herramientas externas como PROFINET-INspektor NT o notebook.
Parámetros de calidad monitoreados
- Telegram jitter.
- Telegram gaps.
- Telegram overtakes.
- Netload / carga de red.
- Update rate.
- Device diagnostics.
- Device failures / restarts.
- Error telegrams.

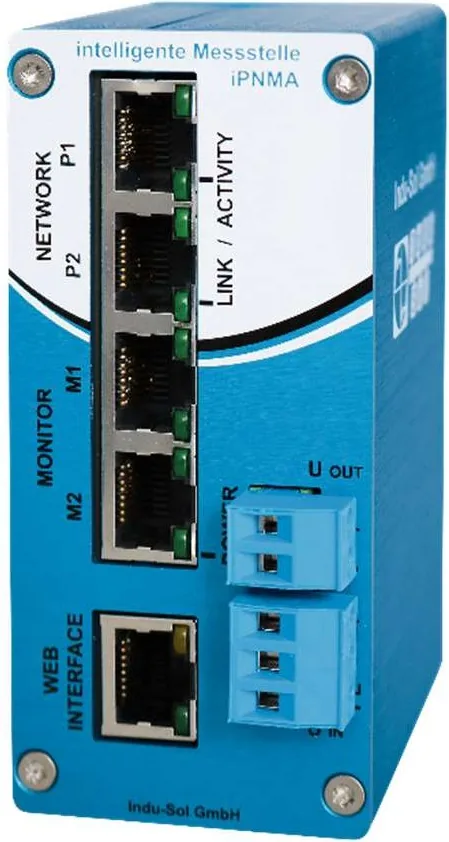

Puertos y conexión
- X1/P1 IN: puerto PROFINET de red.
- X1/P2 OUT: puerto PROFINET de red.
- X2/M1 IN: puerto monitor.
- X2/M2 OUT: puerto monitor.
- X3: interfaz web / conexión de red.
- X4: entrada de alimentación 24 V DC.
- X5: salida de alimentación 24 V DC.

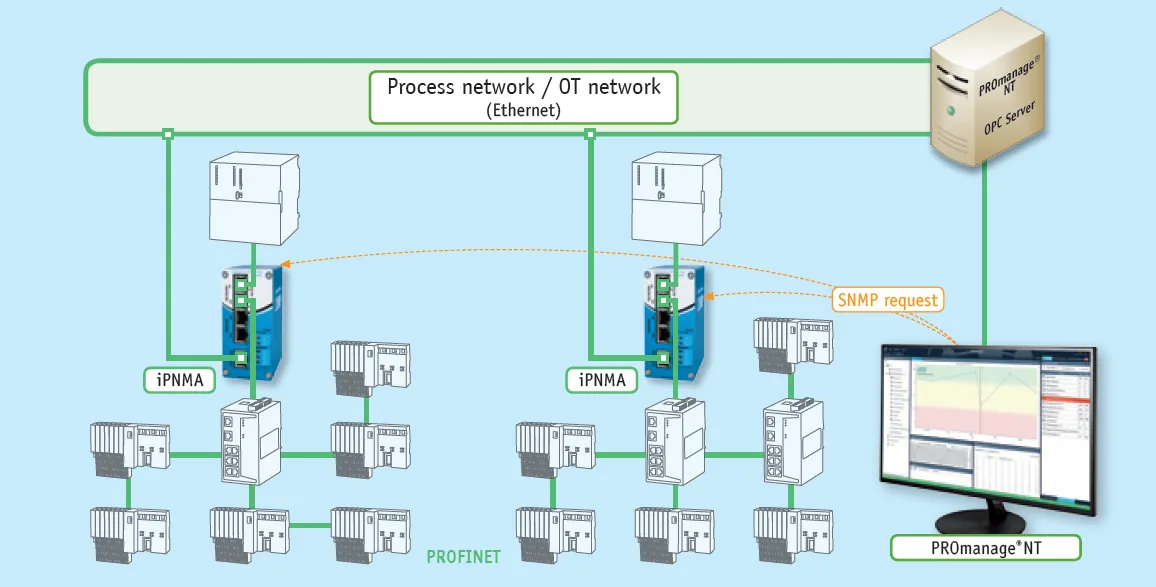

Integración con PROmanage NT
El iPNMA permite evaluar los datos de calidad de red con PROmanage NT, integrándose como parte de una arquitectura de monitoreo preventivo para redes PROFINET industriales.
Datos técnicos principales
| Característica | Valor |
| Alimentación | 24 V DC |
| Tolerancia | 10 % |
| Consumo máximo | 150 mA |
| Pérdida máxima | 4 W |
| Salida auxiliar | 24 V DC, máximo 1 A |
| Temperatura operación | +5 °C a +55 °C |
| Humedad relativa | 10 % a 90 %, sin condensación |
| Dimensiones | 105 x 49 x 92 mm |
| Montaje | Riel DIN TS35 |
| Peso | 0,345 kg |
| Protección | IP20 |
| Puerto de red | RJ45 |
| Artículo | 114090200 |
Enfoque de aplicación
Deje su red PROFINET preparada para diagnóstico permanente, con un punto de medición inteligente que permite evaluar calidad de comunicación sin intervenir la operación de planta.
