PROFtest II XL: Comprobador de cables PROFIBUS
Función
PROFtest II XL es una herramienta fácil de usar y práctica para verificar el cableado correcto en redes PROFIBUS con la técnica de transmisión RS-485.

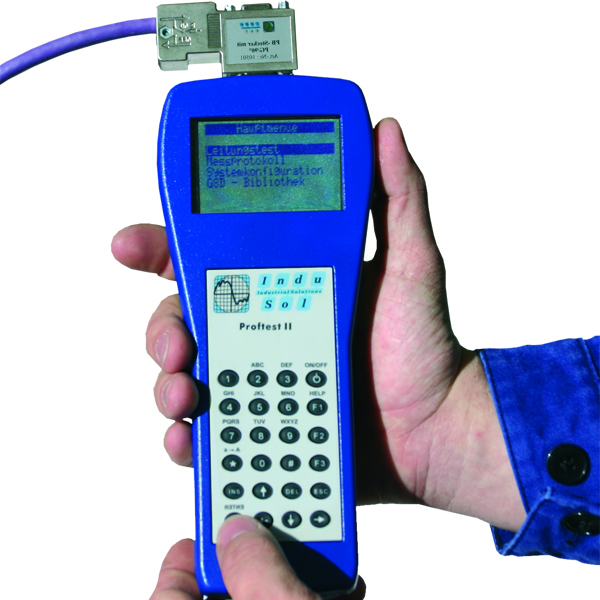

Al usar PROFtest II, podrás obtener una visión rápida y sencilla del estado actual del cableado, ya sea al poner en marcha el sistema o al realizar tareas de mantenimiento. Las mediciones normalmente se realizan sin conexión al PLC/maestro PROFIBUS, es decir, sin usar el maestro. PROFtest II se conecta en el inicio o al final de la línea. Este paso es sencillo y guiado por menú, y no requiere conocimientos especiales para su operación. El punto de menú más utilizado es la prueba de línea, que se realiza en tres pasos:
- Prueba sin terminación
- Prueba con una terminación
- Prueba con dos terminaciones
El error se muestra directamente, con la longitud de la línea indicada en metros desde el punto de medición. Los datos detectados se presentan en un registro de medición que puede ser almacenado en el dispositivo o leído a través de un programa de terminal de PC. En la versión PROFtest II XXL, se ha integrado una función de maestro, mientras que la versión PROFtest II XXL-Online cuenta con una función adicional en línea.
Datos Técnicos
- Aplicable para PROFIBUS usando la técnica de transmisión RS-485
- Tasa de baudios: 9,6 kbps a 12 Mbps
- Fuente de alimentación: mediante baterías recargables o paquete de alimentación
- Dimensiones (L x W x H): 230 x 98 x 53 mm
Resultados de medición – Mensajes de error
- Visualización de la longitud de la línea realmente instalada
- Escaneo de la tasa de baudios
- Medición de impedancia de la línea
- Terminación correcta
- Interrupción de la línea
- Interrupción de la pantalla
- Líneas A-B intercambiadas
- Cortocircuito de las líneas A-B
- Cortocircuito de línea A/B – pantalla
- Uso incorrecto de tipos de línea
- Determinación de reflejos
- Longitudes de líneas de derivación no permitidas
- Lista de todos los dispositivos accesibles en el bus
- Nivel de transmisión/recepción
Contenido del Paquete
- Estuche de transporte de plástico
- PROFtest II XL
- Adaptador para operación de red eléctrica y dos baterías recargables
- Varios adaptadores para conexión PROFIBUS
- Manual de PROFtest II XL
