PROFINET-INspektor® NT
Función
El PROFINET-INspektor® NT es un recolector de datos pasivo que analiza el tráfico de telegramas en redes PROFINET y Ethernet, evaluando eventos como:
- Tiempos de actualización
- Jitter de telegramas
- Huecos entre telegramas
- Telegramas con errores

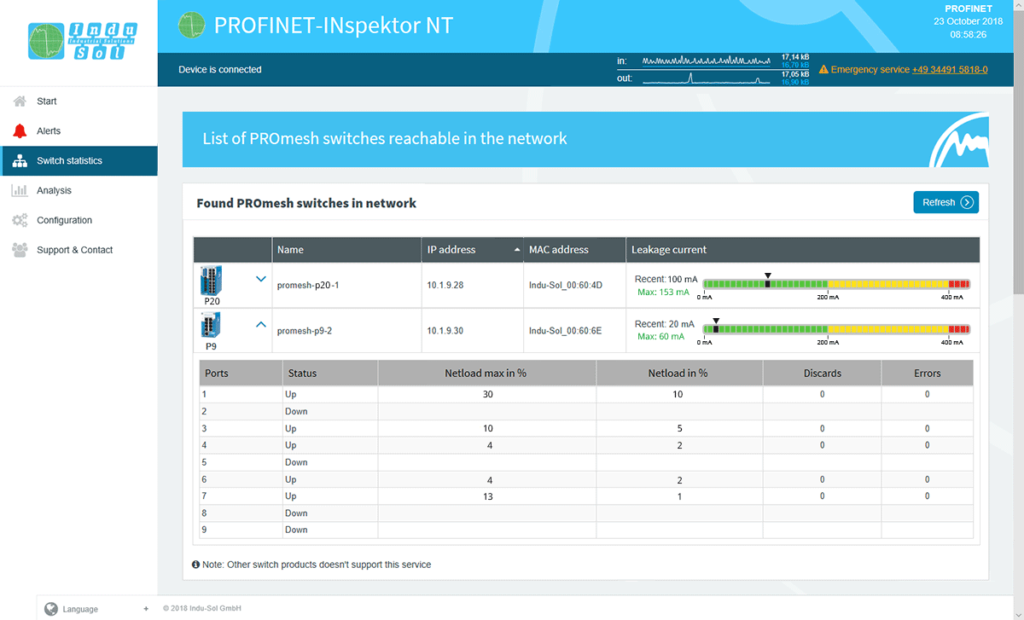

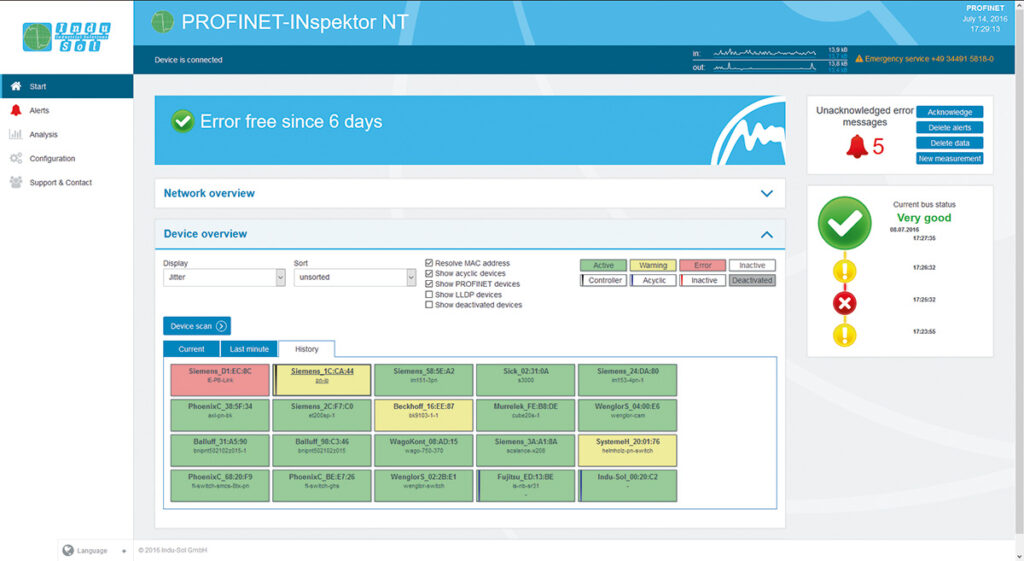

Esta información refleja el estado actual de la calidad de la comunicación en PROFINET y sirve como base para el mantenimiento predictivo. Al almacenar datos en el dispositivo, los eventos en la red pueden ser rastreados y evaluados directamente desde la pantalla o detalladamente a través del servidor web integrado.
Se recomienda instalar el PROFINET-INspektor® NT en la conexión de red entre el dispositivo de automatización (controlador) y el primer dispositivo IO o switch, ya que la mayor parte de la comunicación generalmente ocurre en esta conexión. Además, se sugiere instalarlo junto al PNMA II para tener un punto de medición o acceso libre durante las condiciones de producción.
La función de escaneo activo del PROFINET-INspektor® NT permite al usuario registrar y documentar el plan de topología actualizado de una red PROFINET/Ethernet, incluyendo toda la información relevante de los dispositivos. Este escaneo puede ser evaluado con el software PROscan® Active o utilizado cíclicamente con PROmanage® NT para el monitoreo permanente de la red.
Datos Técnicos
- Conexión de red
- PROFINET: 2 puertos 10/100Base-T RJ45
- Interfaz web: 2 puertos 10/100/1000Base-T RJ45
- Suministro de energía: 24V DC ±10%
- Consumo máximo de corriente: 350mA
- Pérdida de potencia máxima: 8.5W
- Dimensiones (H x W x D): 123 x 105 x 129 mm, incluyendo clip para riel DIN
- Peso: 0.84 kg
- Carcasa: Aluminio anodizado
- Temperatura de funcionamiento: +5°C a +55°C
- Temperatura de almacenamiento: -20°C a +70°C
- Humedad: 10% a 90%, sin condensación
- Clase de protección: IP20
- Montaje: Riel DIN TS35
Datos generales
- Análisis PROFINET: IRT (unicast), RT, RT via UDP/IP
- Alertas: Relé, trampa SNMP, correo electrónico, evento TCP, mensaje MQTT
- Protocolos/Servicios: HTTP, HTTPS, OPC UA Server, SNMPv1, SNMPv2, REST-API, Cliente DHCP, Cliente SMTP, Cliente SNTP, LLDP, MQTT
- Escaneo de red incl. topología
- Modo de aceptación
