PROFIBUS-INspektor® NT
Función
El PROFIBUS-INspektor® NT supervisa el tráfico lógico de datos como un recolector pasivo y genera alarmas al detectar las primeras anomalías, evitando esperar hasta que ocurra una falla en la planta. Los eventos relacionados con la calidad que analiza, almacena y evalúa por dispositivo incluyen:
- Repetición de telegramas
- Telegramas con errores
- Diagnósticos de dispositivos
- Fallos y reinicios de dispositivos
- Tiempo de ciclo del bus
- Velocidad del bus
El PB-INspektor® NT puede usarse como una herramienta de medición temporal, por ejemplo, durante la puesta en marcha o el servicio, así como para una monitorización permanente de la red. La conexión con el bus PROFIBUS se realiza a través de un cable de programación activo APKA II o directamente como un nodo PROFIBUS.

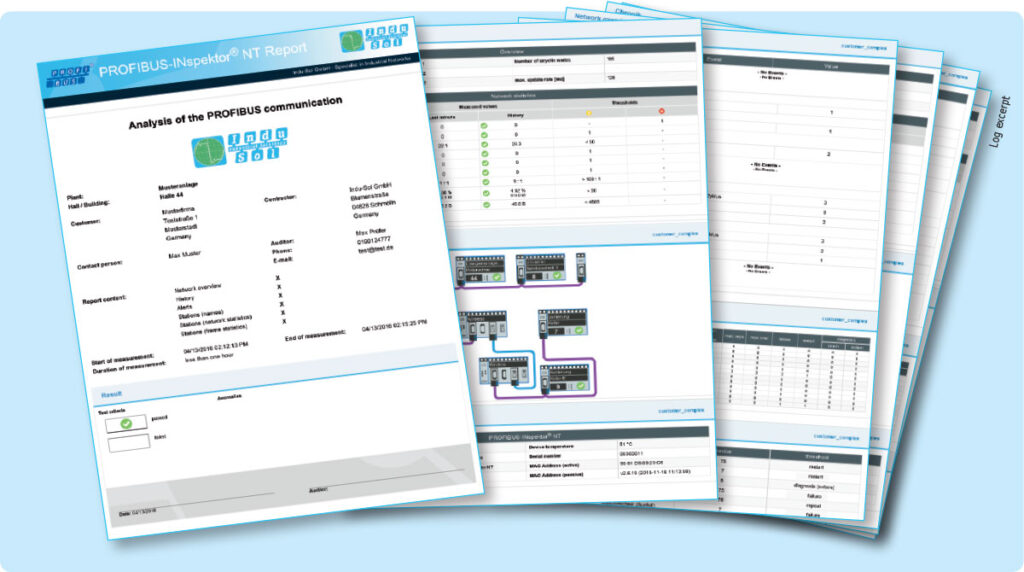

Cuando se excede un valor límite, el INspektor® emite una alarma para advertir oportunamente y permitir medidas de mantenimiento planificables. Una lista de alarmas proporciona detalles sobre el momento del error, el dispositivo afectado y el evento (valor límite superado). Su memoria permite almacenar hasta 2,000 alarmas, cada una con una captura de 500 telegramas.

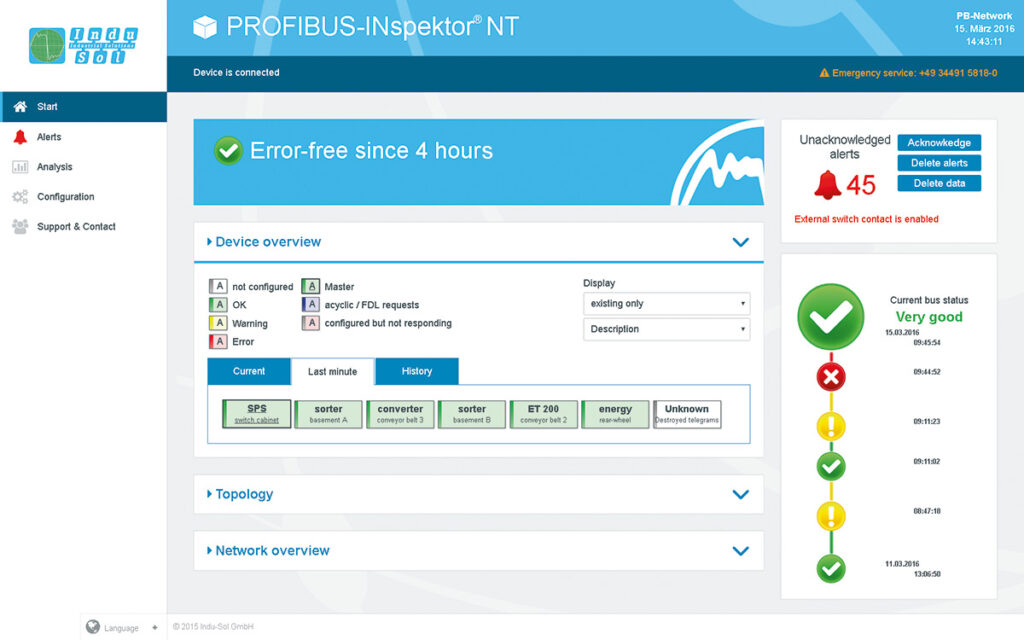

Además, la topología de PROFIBUS se muestra directamente en la interfaz web del INspektor®, proporcionando una vista clara del estado actual de todos los nodos de la red.
Datos Técnicos
- Fuente de alimentación: +24 VDC ±10 %, 0,2 A
- PROFIBUS:
- Protocolos: DP, DPV1, DPV2, FMS, MPI
- Conexión: Sub-D de 9 pines
- Velocidad: 9,6 kBit/s a 12 MBit/s
- Ethernet:
- Velocidad: 10 / 1000 MBit/s
- Conexión: RJ45
- Datos generales:
- Instalación: Riel DIN de 35 mm
- Dimensiones (Alto x Ancho x Profundidad): 105 x 54 x 124 mm
- Grado de protección: IP20
- Temperatura de operación: +5 °C a +55 °C
Opciones de Alerta
- Alerta por correo electrónico
- Contacto flotante
- Pantalla LED
- SNMP trap
Contenido del StarterKit
- PROFIBUS-INspektor® NT
- Cable de programación activo APKA II
- Cable de red (patch cable)
- Adaptador de corriente
- Maletín de transporte
