PNMA II Punto de Medición

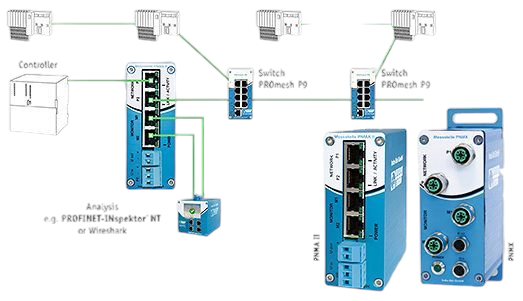

El adaptador de medición PROFINET II (PNMA II) crea un punto de acceso sin afectar la comunicación en redes PROFINET y Ethernet, incluso en condiciones de producción. Al instalarlo, se puede conectar y desconectar equipos de medición sin interrumpir el funcionamiento de la red, algo imposible sin este dispositivo, ya que requeriría detener las operaciones. Se recomienda instalarlo de forma permanente entre el dispositivo de automatización (SPC) y el primer switch, donde se concentra la mayor parte de la comunicación. El adaptador tiene dos puertos de red (P1 y P2).

Para conectar una herramienta de análisis sin reacción (como el PN-INspektor® o una laptop), se proporcionan dos puertos de monitoreo (M1 y M2). Esto permite monitorear simultáneamente ambas direcciones de comunicación. La herramienta de análisis se conecta a los puertos de monitoreo mediante dos cables de red. Los telegramas de ambas direcciones de comunicación pueden superponerse en función del tiempo para analizar y evaluar los resultados de medición. Los telegramas defectuosos no son rechazados por el PNMA II, sino que se reenvían.

• Registro por port mirroring en el switch
  Ventajas: No se requiere hardware adicional (no se necesita PNMA II)
  Desventajas:
  • Configuración laboriosa del puerto espejo en el switch
  • Alta carga del switch por el puerto espejo
  • Pérdidas de paquetes a altas tasas de datos
  • Se requiere puerto espejo bidireccional
  • Los telegramas defectuosos no se reflejan
• Registro por PNMA II
  Ventajas:
  • No se necesita puerto libre en el switch
  • No requiere esfuerzos para conectar una herramienta de medición
  • Bidireccional hasta 100 Mbps sin restricciones
    Desventajas:
  • Requiere hardware adicional (PNMA II)

• Instalación: Riel DIN de 35 mm
• Dimensiones (H x W x D): 105 x 38,9 x 75 mm
• Peso: 420 g
• Entrada de voltaje: 24 VDC (20-28 V, protección contra inversión de polaridad)
• Voltaje de salida: 24 VDC (máx. 1A)
• Consumo máximo de energía: 50 mA
• Pérdida máxima de energía: 1W
• Sistema de protección: IP20
• Conector: RJ45
• Tiempo de retardo: Menos de 1 Bps a 100 Mbps
• Cable: Cat 5 / Cat 5E, máximo 100 m
• Temperatura de funcionamiento: 0 °C a +50 °C
• Temperatura de almacenamiento: -15 °C a +75 °C
• Humedad ambiental: 10 a 90%, sin condensación

Para conectar el PROFI-INspektor® a través del PNMA II, se requieren dos cables de conexión (no se necesita cable cruzado).
En caso de una falla de suministro de energía del PNMA II, la comunicación PROFINET a través del PNMA II se mantiene constante.
Para alimentar herramientas de análisis adicionales, el puerto UOUT (24VDC) está disponible.
